运算缩小器弥补体例：米勒弥补-KIA MOS管
信息来历：本站 日期：2023-03-28
米勒电容(Miller capacitance)凡是用于运算缩小器频次弥补的体例中。今朝最广泛操纵的频次弥补手艺称为米勒频次弥补(Miller frequency compensation)，咱们将在本文中切磋它。
甚么是米勒弥补(Miller Compensation)？
米勒弥补(Miller Compensation)是一种经由进程在负反应体例中逾越一个外部增益级(凡是是第二级)毗连的电容Cf来不变运算缩小器的手艺。
操纵米勒弥补
操纵图1的PSpice电路，获得图2的幅度/相位图，标明C?的存在致使顶点频次割裂。详细地，C f的值越高，顶点频次越远，因其中频地区的相移越靠近-90°。

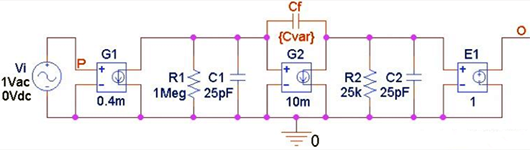

图1. 用来绘制的差别米勒弥补量的开环增益幅度和相位的PSpice电路。
图3供给了穿插频次地区的扩大视图，以便于相位裕度的估量视图。
给定一个幅度曲线：
(1)肯定其穿插频次?x在0-dB轴上的地位；
(2)而后转向上面的呼应相位曲线；
(3)最初读取相移的相位φx对。而后相位裕度为φm= 180°+φx。比方，对C?= 8 pF，对应于C?= 0曲线后的第4条曲线，估量φx≈-120°，是以φm≈60°。
相反，能够在视觉上对给定φm所需的C?值停止大略估量，而后经由进程PSpice操纵试错体例来细化C?。比方，对φm≈65.5°，其标记AC峰值的起头，上述进程发生C f = 9.90pF。测得呼应的顶点频次为63.4 Hz和12.2 MHz。

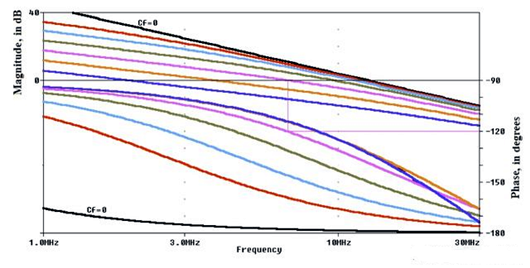

图2.图1电路中弥补电容C f的差别值对应的幅度/相位图：0,1 pF，2 pF，4 pF，8 pF，16 pF和32 pF。
图3.图2穿插频次地区的扩大视图。
操纵图4的PSpice电路，C?= 9.90 pF来供给米勒弥补，获得图5的图，一切图都不崛起的峰值！

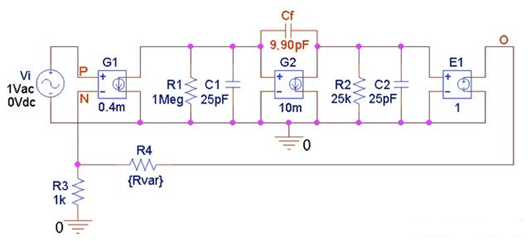

图4.用于绘制由R4肯定的20-dB步长的闭环增益的PSpice电路。
图5.在Cf = 9.90pF的米勒弥补(Miller compensation)以后图4的PSpice电路的阶跃呼应。
