图文：运放相位（频次）弥补电路设想-KIA MOS管
信息来历：本站 日期：2023-03-28
集成运放的内部是一个多级缩小器。其对数幅频特征如图1所示中的曲线①(实线)。对数幅频特征曲线在零分贝以上的转机点称为顶点。图中，称P1 P2点为顶点。顶点对应的频次称为转机频次，如fp1,fp2,第一个顶点，即频次最低的顶点称为主顶点。
在顶点处，输出旌旗灯号比输出旌旗灯号相位滞后45°，幅频特征曲线按-20dB/10倍频程斜率变更，每十倍频程输出旌旗灯号比输出旌旗灯号相位滞后90。顶点越多，越轻易自激，即越不不变。为使集成运下班作不变，需停止相位(频次)弥补。
按弥补道理分滞后弥补、超前弥补及滞后一超前弥补等。

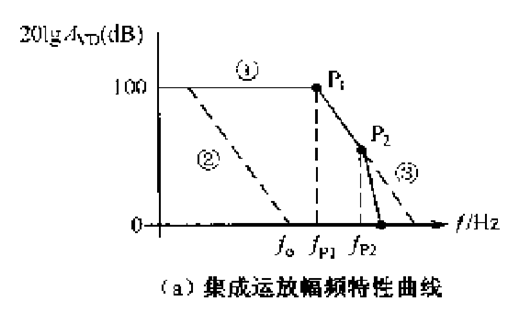

滞后弥补:但凡使相移增大的弥补即被称为滞后弥补。滞后弥补使主顶点频次下降，即缩小器频带变窄。如弥补后只要一个顶点，则被称为单顶点，如图2.21(a)所示中的曲线②。
超前弥补:但凡使相移减小的弥补即被称为超前弥补，超前弥补使幅频特征曲线呈现零点,即缩小器频带变宽。在零点处输出旌旗灯号比输出旌旗灯号相位超前45°，幅频特征曲线按+20dB/10倍频程斜率变更。
弥补体例是将零点与弥补前的一个顶点重合，如图2.21(a)中的P2点，弥补后的幅频特征曲线如图2.21(a)所示中的曲线③，弥补后频带展宽。
1.输出真个滞后弥补收集(内部滞后弥补)
在集成运放的两输出端之问并一串联的电阻(RB)、电容(CB)的收集被称为输出真个滞后弥补。这类弥补使通频带变窄，合用于对频带请求不高的电路。这类体例也有助于进步集成运放的回升速度。
RB，CB的预算体例(I)
在缩小器增益给定的前提下临时短接CB，在集成运放两输出端之间并联RB，RB的值由大到小的转变，直至缩小器进入临界不变状况。这时候可用示波器看到类似正弦波。并用示波器程度(时候)轴测出振荡周期，换算出振荡频次fo现实是缩小器的缩小倍数即是1时的频次。
弥补电容CB的值可按下式预算，即
CB》1/(RB*f)
2. 反应端超前弥补

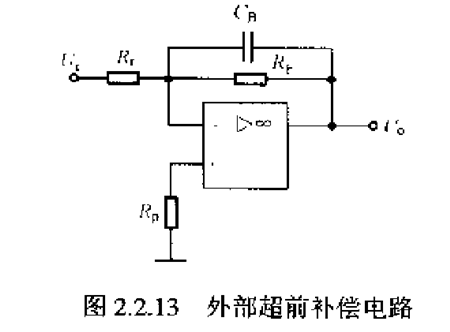

将弥补电容并在闭环缩小器的内部反应电阻上。其弥补道理如图2.21（a）所示的曲线③。这类弥补叮以展宽高频带宽，电路图如图2.2.13所示。
(1)对消第二个顶点的弥补
(2)减弱输出散布电容影响的弥补

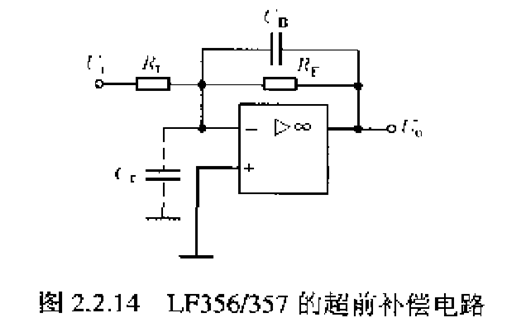

将弥补电容并在闭环缩小器的内部反应电阻上，使输出旌旗灯号在高频时能间接耦合到输出端，减弱输出散布电容的影响，改良电路的高频特征，电路图如图2.2.14所示。
弥补条件为
RF*CB = Rr*Cr
式中，r为输出端散布电容。
