在电子电路中常常会碰着如许一类电路，即在一个大的电容上还并联着一个小的电容。电容的这类接法究竟起着甚么样的感化？
良多人给出的概念几近都集合在这一点上，那便是：大电容用于滤除低频，小电容用于滤除高频。因而乎都接管了这个概念；（在稳压电源电路就常常利用这类电路）
可是，当回过甚来想一想为甚么如许接时，上述概念仿佛又跟现实发生了些抵触，因为从现实上讲电容的阻抗为1/jwC，对高频旌旗灯号来讲，电容值越大，在电路中闪现出来的阻抗就越小，如许不是更有益于滤除高频旌旗灯号吗？
那为甚么这里说大电容用于滤除低频，而小电容用于滤除高频呢？题目首要呈现在阐发电容电路时只斟酌了电容在低频的环境（呈现上述抵触），而疏忽了电容在高频下前提下的等效电路。
电容器

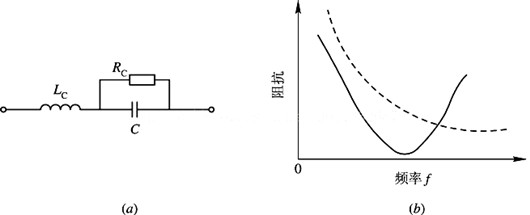

由介质离隔的两导体即构成电容。作为电路元件的电容器普通只斟酌其电容量值(标称值)，在现实上也只按电容量来处置（低频时）。但现实上一个电容器的等效电路却以下图(a)所示。
此中，电阻Rc为极间绝缘电阻，它是因为两导体间的介质的非抱负(非完整绝缘)而至; 电感Lc为散布电感，小容量电容器的引线电感也是其主要构成局部。
抱负电容器的阻抗为1/(jωC)，如上图(b)虚线所示，此中，f 为任务频次，ω=2πf。但现实的电容器在高频利用时的阻抗频次特征如上图(b)实线所示，呈V形特征，并且其详细外形与电容器的品种和电容量的差别有关。
由此可知，每一个电容器都有一个本身谐振频次SRF(Self Resonant Frequency)。当任务频次小于本身谐振频次时，电容器呈普通的电容特征，但当任务频次大于本身谐振频次时，电容器将等效为一个电感。
大电容因为容量大，以是体积普通也比拟大，这致使了大电容的散布电感比拟大（也叫等效串连电感，英文简称ESL），电感对高频旌旗灯号的阻抗（jwL）是很大的，是以大电容的高频特征不好；
相反，小容量电容（贴片电容）体积做得很小，是以所等效的散布电感很小了，从而能够这么懂得，小容值的电容有很好的高频特征，但因为电容容量比拟小，对低频旌旗灯号的阻抗大，以是，若是咱们为了使低频、高频旌旗灯号都能够很好的经由过程，就能够接纳一个大电容再并上一个小电容的体例。
经常利用滤除高频的小电容为0.1uF(104)的瓷片电容，当频次更高时还能够并联更小的电容，比方几pF,几百pF。在数字电路中，普通都要给每一个芯片的电源引脚并联一个104的电容导地。（滤除高频搅扰，进步电源不变性，它越接近芯片地位越好）
独石电容、纸介电容、电解电容、低频瓷介、涤纶电容（普通是容量较大）不合用于高、中频电路，可用低频、电源滤波等电路中。
云母电容、基苯乙烯电容、高频瓷介、氛围介质电容等（普通是容量较小）合适在高频、中频电路中利用。
