DCDC输入电压纹波阐发及改良详解-KIA MOS管
信息来历：本站 日期：2023-03-23
纹波

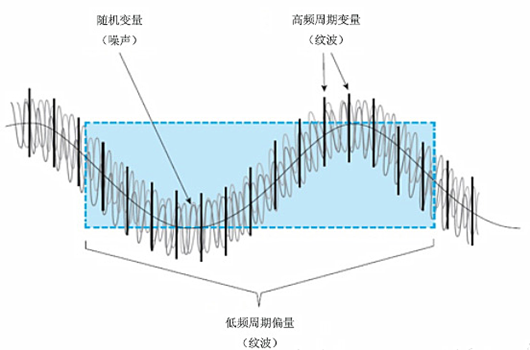

电源输入交换纹波能够视为是直流输入叠加一个交换成分；从图中能够看出，纹波中包含了两个交换成分：
一个是频次为两倍工频输入电压的正弦波，这是由交换输入整流电路引发的；别的一个是由开关电源导通和关断引发的纹波，其频次即是开关电源的任务频次。
DDR等请求的纹波巨细：
纹波过大的弊病：
1.致使输入电平辨别毛病；
2.致使器件任务非常；
3.在音频中致使输入噪声；
4.射频电路致使目标好转如EVM。等等…
滞后形式DCDC设想电路

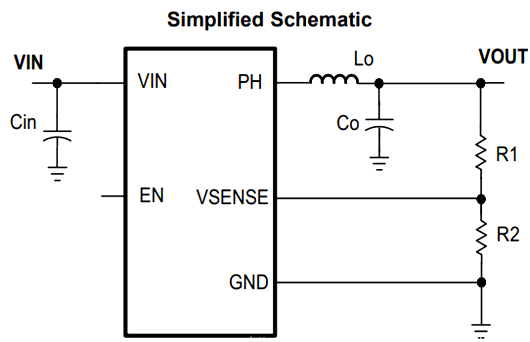

典范DCDC设想以下，看起来很简略，可是常常呈现题目。
最罕见的DCDC布局，滞后形式DCDC节制，道理便是Vout输入电压颠末R1和R2反应以后，给到Vsense引脚，引脚和外部参考电源比拟后给到PH引脚外部MOS节制旌旗灯号，来起到调理输入电压的感化。以是此任务形式下是须要纹波电压的。
后续DCDC的成长
后续DCDC成长为了顺应差别场景，逐步成长出了差别的手艺，比方TI的DCAP和其余厂商的COT功效DCDC。这些计划的提出都是基于后面滞后形式DCDC的根本。
带COT的DCDC
COT 指的是恒定导通时候；ACOT指的是自顺应恒定导通时候。这些都是为了晋升瞬态呼应而来的，终究咱们看到的成果便是纹波减小了。
瞬态呼应也便是静态目标，便是负载在急剧变更时，致使输入电压动摇很大，也便是纹波很大；简略懂得便是DCDC输入功率是必然的，可是在一刹时DCDC输入负载很大，而功率必然，致使输入电压下降，这类环境是咱们不须要的。
而之前滞后节制的DCDC由于是逐周期节制的，以是必须要比及下一个周期能力调剂；可是新的COT形式下，咱们能够调剂周期，使得尽快调剂输入电压，进而在短时候内规复一般电压，也便是终究咱们看到的纹波很小。

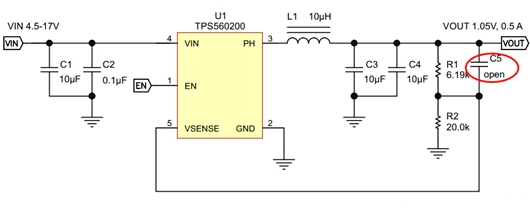

如上图中的C5电容便是前馈电容，此电容的插手使得交换波形更快的进入电源反应端，而DCDC外部领受到这个旌旗灯号，很快的停止调剂；图中显现的是OPEN状况，可是现实上咱们良多场景下都须要增添这个电容，出格是负载是CPU、GPU或射频类芯片。
