详解积分电路电容并联一个电阻感化-KIA MOS管
信息来历：本站 日期：2023-03-22
一、消弭三角波形的底部失真

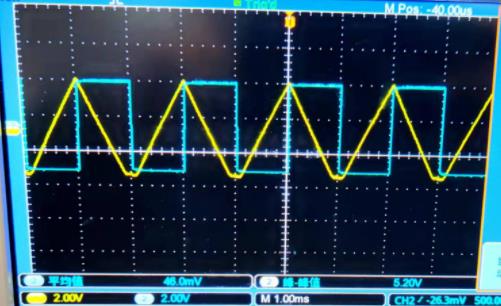

比例积分电路能够讲输入的方波转化为三角波，但输入的三角波常常会呈现底部失真的景象，如图所示。
图中的失真景象尚且不是出格较着。致使三角波失真的缘由是运放常常会存在很小的平衡电压和偏置电流，而后延续感化在反应电容上。
可是电容对低频的直流电压的障碍感化出格较着。根据虚短和虚短的公式（电容C充任Rf）很小的平衡电压城市在输入端累计一个很大的直流偏置电压，致使三角波失真。
当并联一个电阻值很大的电阻时（普通城市并联100k的电阻，若是过大就再并联一个100k的电阻，并联两个100k的就相称于并联了一个50k的电阻），能够为平衡电压供给一个小的直流负反应，进而消弭直流电压对输入旌旗灯号的影响。故能够处理三角波底部失真的题目。
二、对输入电压不影响
在不转变方波频次等条件的条件下，比例积分电路电容并联一个电阻值很大的电阻对输入电压不影响。
3.比例积分电路

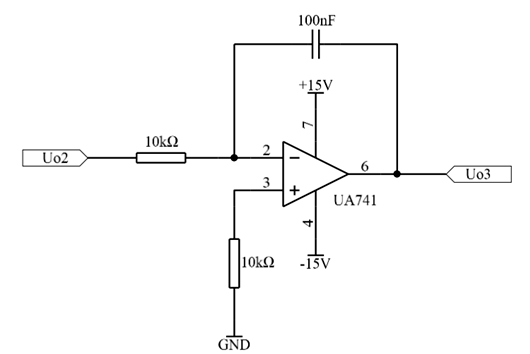

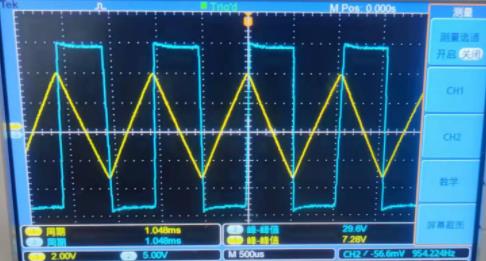

在根据电路图搭建电路时，输入的三角波存在底部失真题目。因而在100nF的电容旁并联了一个100k的电阻。再次用示波器的丈量是成果以下。
方波的峰峰值为29.6V ，辐值为正负14.8V。经由过程不斟酌电阻值计较的现实值为7.7552V与现实丈量值7.28V。在必然的偏差规模内，尝试成果比拟合适预期。
