咱们晓得运放的特色都是高输出阻抗，低输出阻抗；而假定的抱负运放更是将输出阻抗类似到无限大，输出阻抗趋近于零；高输出阻抗是为是减小对前级的影响，而低输出阻抗带负载才能强，以是在小旌旗灯号缩小电路中咱们老是在前级设想一个跟从电路，进步电路的机能。
但是运放并不是抱负运放，以是每一个datasheet会列出它在极限前提下参数值供咱们参考，在datasheet中有一个参数：开环输出阻抗（Open loop output resistance）Ro。若是不给出这个明白值，能够参考材料计较。
甚么情况下咱们须要斟酌输出阻抗呢？

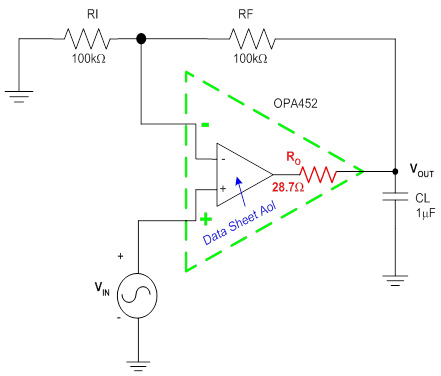

由于Ro的存在，并且不像懂得运放中的为零，运放在驱动容性负载时，就会出题目了。首要题目是Ro和负载电容彼此感化给放电亨衢的环路增益引入一个顶点。

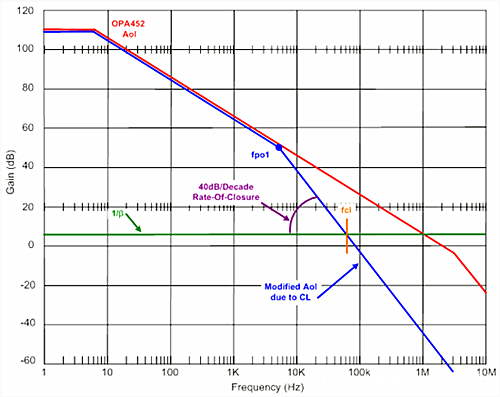

f（po1） = 1/(2ΠRC),很容及计较出这个顶点f（po1） = 5.545kHz,将环路增益画成了波特图停止阐发。
引入的这一新的顶点Fpo1使得运放的开环益在Fpo1今后以40dB/dec的速率滚降。它反应系数倒数的直线时在订交点fcl时闭合速率为40dB/dec。这足以使缩小电路不不变了。（注：缩小电路不变性的判据为开环增益Aol曲线与反应系数的倒数曲线在订交点fcl处的闭合速率为20dB/dec则缩小电路不变）

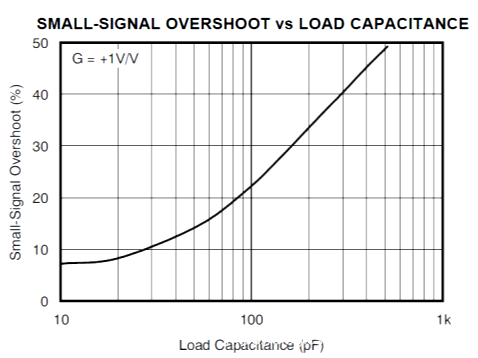

即便缩小电路不产生震动，它也会使得缩小电路对方波呼应时有一个过冲。以下图，是在差别负载电路下小旌旗灯号过冲的曲线。从曲线中能够看出，500pF的负载电路能够使缩小电路过冲达50%。这个曲线很重要哦，在良多运放的datasheet中会给出。

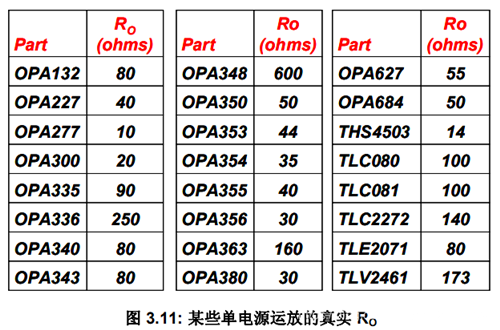

截取一下局部单电源运放的实测Ro,来自于“运算缩小器的不变性”
从下面一个图例咱们假定一个利用情况，运放驱动一个容性负载（设置0.1uF）输出，那末顶点规模首要在2.6K~160K(Hz)间，援用：若是是要做高频旌旗灯号的长线驱动，则RO的巨细有影响。便是RO和输出电容CL会构成一个顶点，会影响AMP的主POLE ，由于RO会跟着频次的增添而增添，则POLE会左移，能够引发自激。
