运放积分器
对积分电路，在现实利用中，由于存在输出平衡电压、输出偏置电流，会致使会有一个延续电流流过反应电容，使电容上的电压积累增添或减小，终究到达最大输出电压。

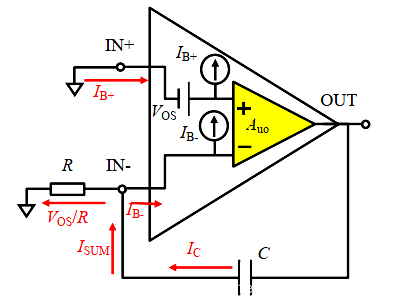

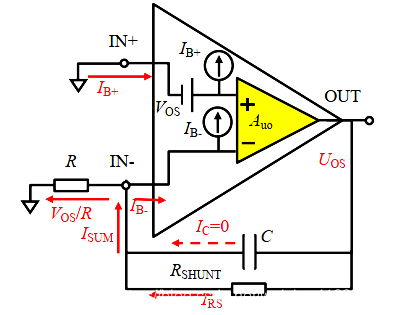

上图很好的诠释了给电容充电的缘由，为了防止这类景象，普通在电容旁并联一个较大电阻。
那末这个并联电阻怎样取值呢？

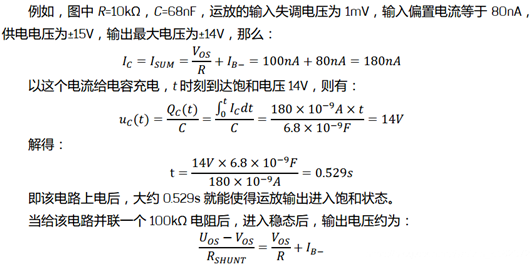

由最初一个等式晓得：Rshunt=（Uos-Vos）/（Vos/R+Ib-），能够衡量输出平衡电压和并联电阻，使运放达最好状况，上述例子0输出环境下，并联100k电阻Uos=19mV。
