积分电路 Integrator circuit

在运算缩小器积分器电路中，电容器拔出反应环路中，并在反相输入端与R1一路发生一个RC时候常数。

积分电路

积分器电路按照电路时候常数和缩小器的带宽，在一个频次规模内输入输入旌旗灯号的积分。

输入旌旗灯号被施加到反相输入，是以输入绝对输入旌旗灯号的极性反相。抱负的积分器电路将饱和到电源轨，详细取决于输入平衡电压的极性并须要增添一个反应电阻R2，以供给不变的直流任务点。反应电阻器限定了履行积分功效的较低频次规模。

设想须知

1.对反应电阻，请利用尽能够大的值。

2.挑选一个CMOS运算缩小器，以最小化输入偏置电流的偏差。

3.缩小器的增益带宽积（GBP）将设置积分器功效的上限频次。

集成功效的有用性凡是在距缩小器带宽约十年的时候起头降落。

4.须要将一个可调基准电压毗连到运算缩小器的同相输入，以消弭输入平衡电压，不然较大的DC噪声增益将致使电路饱和。具备很是低的平衡电压的运算缩小器能够不须要如许做。

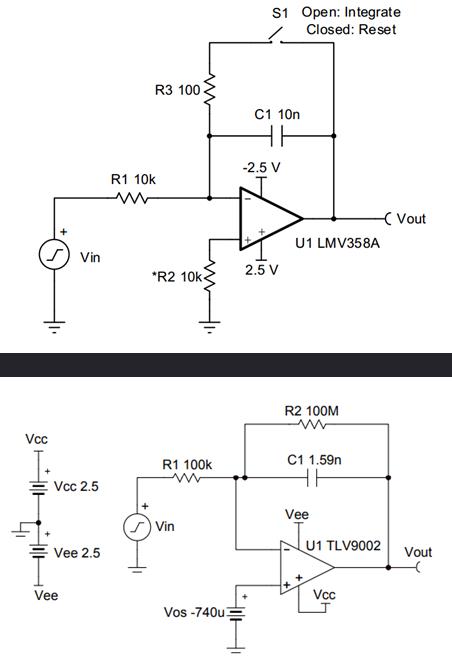

积分电路以下所示：

积分电路计较

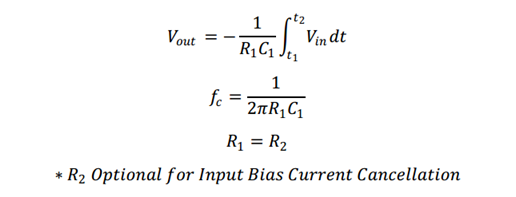

积分电路输入电压Vout计较

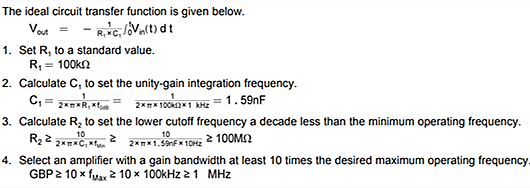

若何设想

1、咱们须要先设定电阻值，即便是上图中的R1；

2、计较C1以设置单元增益积分频次。

3、计较R2将上限停止频次设置为比最小任务频次低十倍。

4、挑选增益带宽最少为所需最大任务频次的10倍的缩小器。

增益带宽积

假定运算缩小器的增益带宽积为1 MHz，它象征着当频次为1 Mhz时，器件的增益降落到单元增益。即此时A=1。同时申明这个缩小器最高能够以1 MHz的频次任务而不至于使输入旌旗灯号失真。由于增益与频次的乘积是肯定的，是以当统一器件须要获得10倍增益时，它最高只能够以100 kHz的频次任务。

单元增益带宽

单元增益带宽界说为，运放的闭环增益为1倍前提下，将一个频次可变恒幅正弦小旌旗灯号输入到运放的输入端，跟着输入旌旗灯号频次不时变大，输入旌旗灯号增益将不时减小，当从运放的输入端测得闭环电压增益降落3db（或是相称于运放输入旌旗灯号的0.707）时，所对应的旌旗灯号频次乘以闭环缩小倍数1所得的增益带宽积。

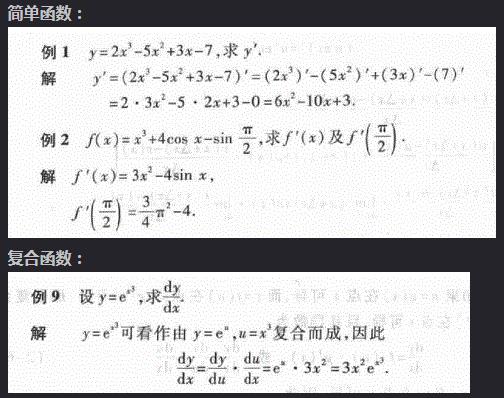

导数的运算

由于咱们在高档数学外面是先讲到的导数相干运算，再报告的是积分运算。

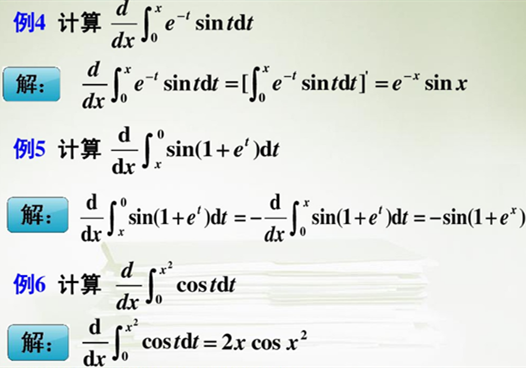

积分的运算

运放芯片自身须要注重的参数

VOS 输入平衡电压

输入平衡电压界说为集成运放输入端电压为零时。两个输入端之间所加的弥补电压。输入平衡电压现实上反应了运放外部的电路对称性。对称性越好。输入平衡电压越小。输入平衡电压是运放的一个非常主要的目标，出格是紧密运放或是用于直流缩小时。输入平衡电压与制作工艺有一定干系。傍边双极型工艺（即上述的规范硅工艺）的输入平衡电压在±1~10mV之间。

IB 输入偏置电流

运放两个输入端偏置电流的均匀值， 切当地说是运算缩小器任务在线性区时流入输入真个均匀电流。用于权衡差分缩小对管输入电流的巨细。

IOS 输入平衡电流

在零输入时，差分输入级的差分对管基极电流之差，II0＝|IB1－IB2|。用于表征差分级输入电流错误称的水平。凡是，Ios为（0.5～5）nA，高品质的可低于 1nA。

AOL 开环电压增益

开环电压增益参数Aol被界说为输入电压的转变量与两个输入端之间电压该变量之比。

运算缩小器的静态输入目标及静态手艺目标：输入平衡电压、输入平衡电流、输入偏置电流、共模按捺比、单元增益带宽、转换速度、压摆率、输入阻抗、输入阻抗。
