运放积分电路，根基电路以下图中所示 积分电路首要是用来停止波形变更，缩小电路平衡的消弭，和反应节制中的积分弥补。
经常使用积分电路将方波变幻成三角波，或正弦波变成余弦波，明天咱们的讲授首要因此方波变更成成三角波为例
积分电路输入和输入的干系式是
Uo=-1RCt1t2Uidt+Uo()
对方波输入，
Uo=-1RCUit2-t1+Uo(t1)
从下面能够看到，RC越大，三角波斜率越小，RC越小，三角波斜率越大，可是电容C不能太小，普通为nf级别
在现实利用中常常在在电容C的下面并联一个电阻，阻值普通在100K摆布，这个电阻有甚么用呢？下面咱们来看下实测的波形 ，经由过程实测波形来看一下
不电阻时。大师能够看到输入的三角波有很大的直流份量，这是由于运放存在着平衡电压，普通为几mV，经由过程电容C时，电容相称于一个很大的反应电阻，按照反比拟例运算缩小电路的公式Vo=-Rf/R1*Vin，那末会有一个很大的直流电压在输入上，以是致使此刻的这类波形。

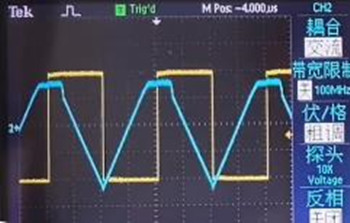

电阻为10K时，大师能够看到之流份量已没了，可是输入波形不是咱们想要的三角波；

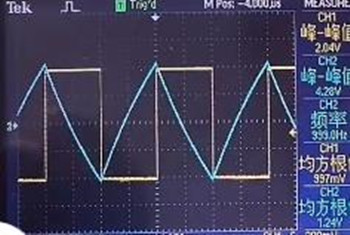

电阻为100K时，大师能够看到三角波已是比拟规范了；

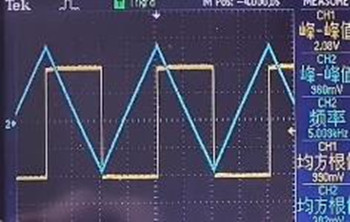

电阻为1M时，大师能够看到三角波已是比拟规范了；
从下面的实测波形能够得出论断，电容上并联的电阻给了运放的平衡电压一个小的直流反应回路，从而使平衡电压在输入上表现的不较着，从而使咱们的输入三角波到达咱们的设想请求。
