运放之双电源、单电源供电
运放作为摹拟电路的首要器件之一，其供电体例分为单电源供电和双电源供电两种，这是由运放的芯片布局所决议的。
最后，为知足旌旗灯号缩小线性度的请求，运放均接纳双电源供电体例：一个正电源（+Vcc），一个负电源（?Vcc）且绝对值不异；厥后，跟着产物对便携、低功耗的机能寻求，逐步推出了接纳单电源供电体例的运放，以顺应这类削减电源个数下降电源电压的节能须要，但原本的双电源供电功效依然保留。
若何辨别单电源运放和双电源运放？
在运放的datasheet上，
若是电源电压写的是（2.5V - 5.5V）或 （±1.25V - ±2.75V ），如OPAx836，则这个运放便是单电源运放，其既能够或许由单电源供电，也能够或许由双电源供电；
若是电源电压写的是（±15V），如LM741，则这个运放便是双电源运放，仅能接纳双电源供电。
运放的两种供电形式转换
实在，在现实利用中，不管是单电源运放仍是双电源运放都能接纳单电源、双电源的供电形式。
详细利用体例以下：
① 在缩小直流旌旗灯号时，若是接纳双电源运放，则最好挑选正负双电源供电，不然输入旌旗灯号幅度较小时，能够没法一般任务；若是接纳单电源运放，则单电源供电或双电源供电都能够一般任务；
② 在缩小交换旌旗灯号时，不管是单电源运放仍是双电源运放，接纳正负双电源供电都能够一般任务；
③ 在缩小交换旌旗灯号时，不管是单电源运放仍是双电源运放，简略的接纳单电源供电都没法一般任务。
对单电源运放，表现为没法对旌旗灯号的负半周缩小（同向输入），而双电源运放则没法一般任务。要接纳单电源，就须要所谓的“偏置电压”。而加偏置电压的成果是把供电所接纳的单电源绝对的变成“双电源”。

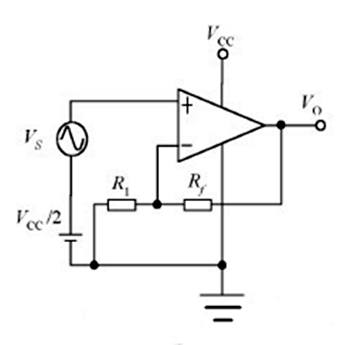

以同向输入缩小为例，详细电路如上图：在输入点上加上Vcc/2的直流偏置电压。各点的电位：Vcc是Vcc，in是Vcc/2，?Vcc是GND。而后把各点的电位减去Vcc/2，则Vcc是Vcc/2，in是0，?Vcc是?Vcc/2，相称因而“双电源”。
在真实的双电源供电中，输入真个电位绝对输入旌旗灯号电压是0，静态电压是Vcc是+Vcc，in是0＋Vs，?Vcc是?Vcc，而偏置后的单电源供电是Vcc是+Vcc，in是Vcc/2+Vs，?Vcc是GND，相称于Vcc是Vcc/2，in是0+Vs，?Vcc是?Vcc/2，与双电源供电不异，只是电压规模仅为双电源电压的一半，输入电压幅度响应会比拟小。
