运放缩小器，简称运放，是经常使用的高精度细小旌旗灯号缩小器。典范的运放具有一个同相输出端，一个反相输出端，两个直流电源引脚（正极和负极0，一个输出端和附加的调零引脚。
负反应
运放的负反应是指缩小器输出真个旌旗灯号经由过程反应收集毗连到其反相输出端。反应收集能够或许是一根导线，将输出端间接毗连到反相端；反应收集也能够或许是电阻、电容或其余担任收集。
缓冲器（跟从器）
申明：电压跟从器是共集电极电路，旌旗灯号从基极输出，射极输出，故又称射极输出器。基极电压与集电极电压相位不异，即输出电压与输出电压同相。
首要特色：高输出电阻、低输出电阻、电压增益类似为1，以是叫做电压跟从器。
图中，接近同相真个引脚5接VCC；4若是接负电源（VEE）则输出为双极性旌旗灯号，若是接地（GND）则输出为单极性旌旗灯号。即接双极性电源输出双极性旌旗灯号，接单极性电源输出单极性旌旗灯号。
电压跟从器的感化：
能够或许用它在电路中起到阻抗婚配的感化，能够或许使得后一级的缩小电路更好的任务。极度一点懂得，当输出阻抗很高时，就相称于对前级电路开路，当输出阻抗很低时，对后级电路就相称于一个恒压源，即输出电压不受后级电路阻抗影响。
一个对前级电路相称于开路，输出电压又不受后级阻抗影响的电路固然具有断绝感化，即便前、后级电路之间互不影响。以是，电压跟从器经常使用作中间级，以“断绝”前后级之间的影响，此时也称之为缓冲级。根基道理仍是操纵它的输出阻抗高和输出阻抗低之特色，在电路中起阻抗婚配的感化。
为甚么不必一段铜线取代缓冲器？
咱们看一下电流，若是间接从输出电源取得电流 i+，约莫是纳安级（nA），但从运放输出电路取得的最大电流能够或许是毫安级（mA）。
因而，对1V级的旌旗灯号，在有运放的电路中，电路从旌旗灯号源接收的功率约莫是10^-8W，但能够或许向负载电路通报10^-3W的功率。
简而言之，运放能够或许供给功率增益，而一段铜线很明显不能发生如许的功率增益。换言之，运放是电路输出与输出之间的断绝级。
负载电阻值能够或许在多少个数目级上变更，对应的输出电流也会变更响应的数目级，但输出电压和输出电流根基稳定。如许的断绝被称做缓冲。

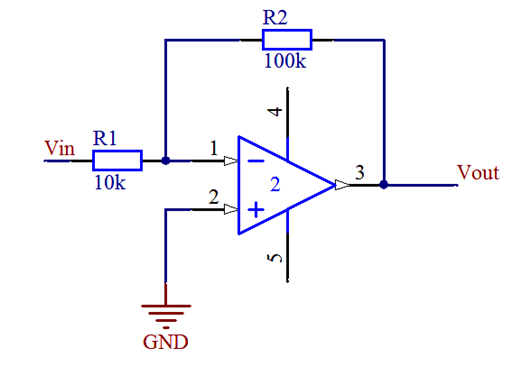

反相缩小器
申明：由欧姆定律和基尔霍夫定律，得：Gain = Vout/Vin = - R2/R1，即Vout = -R2/R1 × Vin
负号申明输出旌旗灯号和输出旌旗灯号反相（相位差180°）。若是R2=R1，缩小倍数是-1，如许能够或许获得单元反相增益或反相缓冲器。

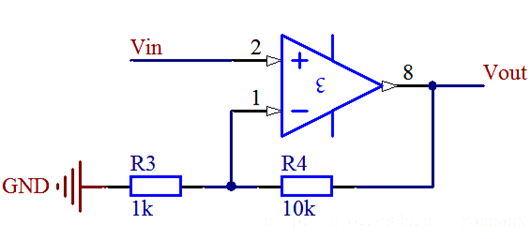

同相缩小器
申明：由欧姆定律和基尔霍夫定律，得：Gain = Vout/Vin =1 + R4/R3，即：Vout = （1 + R4/R3）× Vin
此实例中，输出旌旗灯号与输出旌旗灯号同相。
运放负反应电路除以上操纵电路，另有加法电路，减法电路，积分电路和微分电路。
