同比拟例缩小器输入端均衡电阻阐发-KIA MOS管
信息来历：本站 日期：2023-03-14
同比拟例缩小器，电路原型以下，此中R1为均衡电阻，该电阻存在的意思小我以为用于均衡+和-向的输入电流，使运放处于U+ = U- 状况。现实电路利用中，这个均衡电阻尤其首要。

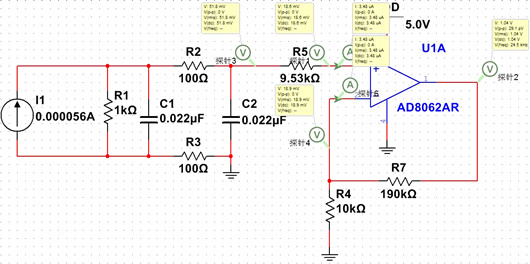

下边是利用Multisim停止的一个仿真，下图 R5约即是 R4//R7 ，此时运放输入的缩小倍数靠近于实际值即20倍，1.04v/51.8mv 约即是20.077。
注重运放正相和反向真个电压、电流，几近相称，即标明此时运放处于较为抱负的任务状况。
将R5改换到50K，以下图。此时运放的任务状况已偏离设定状况了，再注重其正相和反向真个电压、电流。
是以在运放正相、反相缩小电路中，均衡电阻的很是首要，必然不能疏忽。R5 = R4 // R7
