反相、同相缩小电路均衡电阻的感化-KIA MOS管
信息来历：本站 日期：2023-03-13
均衡电阻的感化
(1) 为芯片外部的晶体管供给一个适合的静态偏置。
芯片外部的电路凡是都是间接耦合的，它可以或许主动调理静态任务点，可是，若是某个输出引脚被间接接到了电源或地，它的主动调理功效就不普通了，由于芯片外部的晶体管没法举高地线的电压，也没法拉低电源的电压，这就致使芯片不能知足虚短、虚断的前提，电路须要别的阐发。
(2)消弭静态基极电流对输出电压的影响，巨细应与两输出端外界直流通路的等效电阻值均衡，这也是其得名的缘由。
运算缩小器同相缩小电路若是均衡电阻错误有甚么效果?
(1)同相反相端不均衡，输出为0 时也会有输出，输出旌旗灯号时输出值总比实际输出值大(或小)一个牢固的数。
(2)输出偏置电流引发的偏差不能被消弭。
运算缩小器目标
1.在任何环境下，都要防止让运放任务在单元增益带宽四周（开环增益曲线和闭环增益曲线的订交点四周），在这些频次点处，运放的各项目标城市急剧好转。留有100倍以上的裕量将使得缩小器具有更抱负的增益精度。
2.均衡电阻的利用题目，在ti的最新工艺的一些器件中，如opa277，由于芯片外部已有了Ib的弥补电路，这时辰如许的弥补体例就不意思了，反而会引入额定的失和谐噪声增益。
3.对ti的被称为Zero-Drift手艺的一些运放，比方opa335等，其Vos Drift仅仅为0.02uV/C，利用时就根基不必斟酌温度对均衡电压的影响了。

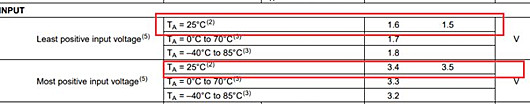

4.运放输出真个共模电压太高或太低，运放的输出端就会封闭或遏制任务。比方opa690在5伏单电源任务的环境下。
5.电流反应型的运放不增益带宽积的观点。
6.压摆率（Slew Rate），SR = 2π * f max* Vpp，由于压摆率的限定，会致使大旌旗灯号前提下带宽缺乏的景象。是以，当咱们把运放利用在大旌旗灯号前提下，必须斟酌运放的压摆率目标。

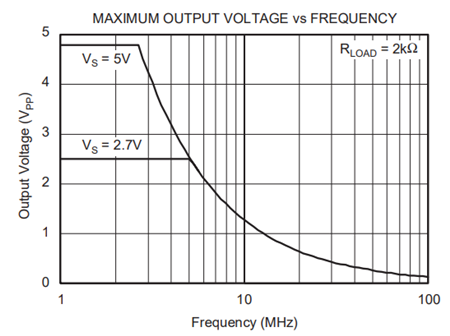

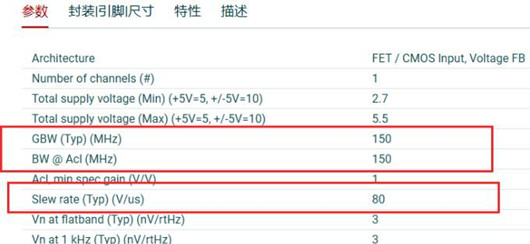

比方上图，是opa300(轨至轨输出，单电源供电，GBP为150MHz，压摆率80V/us)的最大输出电压摆幅与频次的干系，当供电为5V时，从图中可看出旌旗灯号幅度为4.8V时，可用带宽只能到2.6MHz四周。
7.用运放做ADC的前级缓冲时，若是运放的成立时辰（或回升时辰，也是显现运放高速特征的主要参数，指当运放输出一个小旌旗灯号的阶跃旌旗灯号时，输出到达指定偏差规模内为止的时辰。
凡是偏差都指定为到0.1%或0.01%）跨越了ADC的采样时辰，明显ADC采到的很难是咱们所希冀获得的值。可见，ADC的速率越高，对运放的成立时辰也就越高。
另外一个例子是当运放不稳按时，输出阶跃或方波时在输出的回升沿会察看到大批的振铃和过冲，这会大大增添运放的成立时辰，乃至致使运放不能普通任务。
8.CMRR（共模按捺比）当与频次对应的时辰，随频次的增大而减小。
9.跟着频次增大，PSRR的机能会急剧降落。以是在高精度的摹拟电路中普通不会接纳开关电源供电，由于他们固然效力很高，可是会发生KHz量级的电源纹波噪声，对咱们的高精度运放无疑是一个隐患，是以咱们经常使用线性稳压器给高精度电路供电。
10.古代运放的电流噪声很是小，凡是疏忽不计。
