TTL反相器：TTL接地是高电平仍是低电平？-KIA MOS管

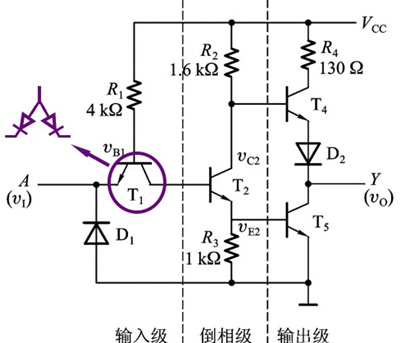

TTL反相器的典范电路

T1：第一个管子感化与其余管子都差别，电源仅连到管子基极，这个三极管可以或许简略当作是两个并联的二极管。并且由于摆布是并联干系，双方电压会彼此管束。

T2：第二个管子的开关节制了凹凸两个电阻的压降，起到一个分派感化。恰是如斯，这块地区被称为倒向级。

T4、T5：这两个管子和CMOS反相器中两个管子很类似，它们的开关间接决议输入电压。但它们又都是高电平触发，须要T2管来节制，这一点与CMOS反相器差别。

TTL电路阐发

在CMOS管中，咱们经由过程阐发栅极与源极(g-s)间的压降肯定管子的开关。在三极管中，咱们也可以或许经由过程阐发基极与发射极(b-e)间的压降肯定管子的开关。

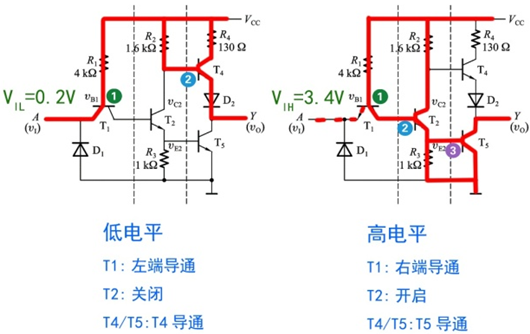

输入低电平（0.2V）

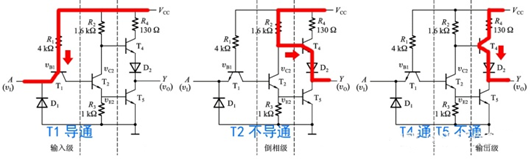

从左到右别离阐发的是TTL中输入级，倒向级和输入级管子开启环境

图中红线可以或许懂得为电源电压的“开释”标的目的。在课本中，假定的是Vcc=5V，管子开启电压Von=0.7V。

1.输入级：

T1管PN结遭到的压降为电源与输入电压之间的差值，这个差值是充足大的，故基极与发射极导通。

基极与集电极本也应导通，但后面还要颠末T2管，还须要一定电压。而T1出来的摆布电路是并联干系，右端也只能分到和左端一样的电压，左端输入为低电平，缺乏以使T2开启。

以是电源只会挑选朝左“开释”。

2.倒向级：

后面阐发到，T2管b-e端没法获得充足压降，故不能开启。

3.输入级：

由于T2的阻断，电源想要“开释”还只剩一个去向，便是T4管。T4的基极与发射极也能获得充足压降，以是T4管瓜熟蒂落导通。

而T5管不压降发生，不开启。输入端与电源保持，输入高电平。

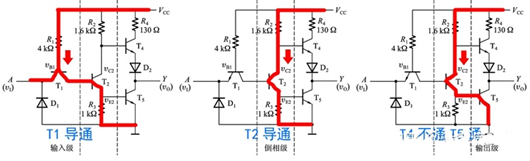

输入高电平（3.4V）

1.输入级：

和低电平环境一样，T1管仍是会导通。

差别的是，一起头摆布两头即b-e，b-c端城市导通。由于右端压降固然仍是由左端决议，但左侧输入高电日常平凡，右侧的T2管b-e端可以或许获得充足压降，因此导通。

电源电压在T1处兵分两路，双方都通行。

2.倒向级：

T2导通，这时候候电源电压获得了新的“开释”来路。T2的翻开就像拉闸放水，使电压逆流而下。

3.输入级：

①先阐发T5，回看输入级，T1出来的右端电路T1-T2-T5能分到和左端输入一样的压降，由于输入的是高电平，这个电压在开启两个pn结后另有充裕，以是T5是一定导通的。

一旦T5开启，T1右真个电路相称于接了两个串连的二极管，压降就牢固了，并且低于高电平。

这时候候一个并联电路呈现电压不不异的景象，按事理讲输入电压会被拉低，但由于T1的存在，T1管b-e间压降此时会低于开启电压，b-e通路封闭，将输入和全部电路隔断开来。

②再阐发T4，注重到T2的开启使T4的基极和发射极电压发生变更。

综合阐发

T1管相称于一个“闸门”，节制电源电压走向。若是不但愿这一起电压影响电路，用低电平将这局部电压引走；若是但愿这一起电压影响电路，用高电平将这局部电压堵住。

T2管相称于一个“游码”，经由过程节制电压分派来调理前方两个管子的开启环境，是真正完成输入反向的处所。

T4、T5管就很较着了，一个对应高电平输入，一个对应低电平输入。

比拟难的点先是T1管，而后是T2管。T1管在凹凸电平下完成“一方通行”的结果，道理都是一样的，一边电压被胁迫在较低的程度，另外一边就没法开启。T1管是用来节制T2管开关的，而T2管的开关决议了输入电平的凹凸。
