MOS管、三极管引脚悬空题目阐发-KIA MOS管
信息来历：本站 日期：2023-03-13
数字芯片分TTL（三极管）和CMOS（mos管）两种，现实利用中常常会呈现引脚不须要用到的环境。
那末怎样处置？可不能够悬空？
三极管可悬空，相称高电平，mos管不可，mos管要接高或低电平。
三极管能够悬空，用be节，相称于二极管。但普通是无用引脚接地。
三极管悬空在单片机中接 上拉电阻就能够任务。
为甚么不能悬空？
MOS管栅级必然不能悬空，MOS管每级之间城市发生感到电容，G同S极D极可当作绝缘的，G极悬空后，感到电压不开释回路，从而节制mos管导通。MOS管前端电压不受节制间接加在后端电路上了。
mos管栅极不能悬空，不然Vg处于高阻态，使得栅极电压变更不肯定。
对TTL电路而言，悬空的相称于高电平。

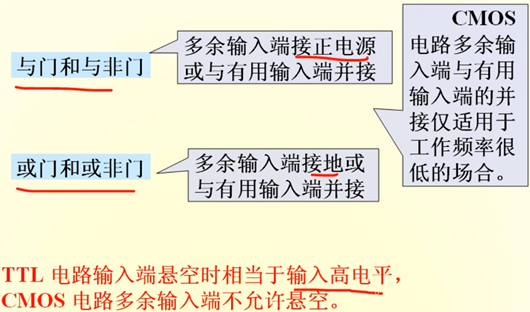

详细怎样处置？甚么时辰接高电平，甚么时辰接低电平？
输入的门电路斟酌到后面的电压消耗，高电平的肯定规模会低一点，输入的高电平值会高一些。芯片的输入管脚，除芯片有出格申明外，都是能够间接悬空处置。
74LS138是TTL集成电路，“管脚悬空相称于高电平” 是因为TTL集成电路的外部布局决议的。TTL的输入端是发射极输入体例，便是说前级输入低电平，是给它供给一个电流流出的通路, 相称于输入逻辑"0”;
输入端开路时,不“下拉”电流流出,是“非零”状况,以是即是高电平输入，是逻辑"1”。可是不倡议如许用，抗搅扰才能差。把不必的输入端经由过程1 K电阻接正电源为好。
进修集成电路的利用常识，不论是摹拟的、数字的、计较机的集成电路，外部的道理、布局不首要,但是必然要记着输入、输入真个布局与特色，即集成块的“对外特征”要把握。
推挽输入观点
推挽输入的输入端由两个mos管构成，上面一个是p沟道mos管，其源级接VCC，上面一个是n沟道mos管，其源极接地，推挽输入既能够输入高电平也能够输入低电平，相称于一个反相器。
开漏输入就首要一个n沟道mos管接地，能够输入低电平，若是要输入高电平则须要一个外加电源和上拉电阻。
