RC串连电路

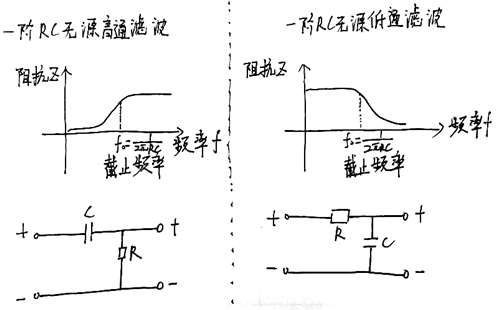

1、诠释。以下图所示，输出电压加于RC串连电路两头，输出电压取自于电阻R或电容C。由于电容的特别性子，对下图(a)和(b)差别的输出电压取法，显现出差别的频次特征。输出电压取自于电阻R，下图(a)，为一阶RC低通滤波电路；输出电压取自于电容C，下图(b)，为一阶RC高通滤波电路。

由此RC电路在电子电路中作为旌旗灯号的一种传输电路，按照须要的差别，在电路中完成了耦合、相移、滤波等功效，并且在阶跃电压感化下，还能完成波形的转换、发生等功效。

RC 串连并联串并联

2、停止频次。以下图，由于有电容存在不能流过直流电流，电阻和电容都对（交换）电流存在障碍感化，其总阻抗由电阻和容抗肯定，总阻抗随频次变更而变更。RC 串连有一个转机频次： f0=1/（2πR1C1）。当输出旌旗灯号频次大于 f0 时，全部 RC 串连电路总的阻抗根基稳定了，其巨细即是 R1

RC 串连并联串并联

3、RC串连电路的感化

纯真RC并联不能谐振，由于电阻不储能，LC并联是能够谐振的。RC并联电路若是串连在电路中有衰减低频旌旗灯号的感化，若是并联在电路中有衰减高频旌旗灯号的感化，也便是滤波的感化。

RC并联电路

以下图，RC 并联电路既可经由过程直流又可经由过程交换旌旗灯号。它和 RC 串连电路有着一样的转机频次：f0=1/（2πR1C1）。当输出旌旗灯号频次小于f0时，旌旗灯号绝对电路为直流，电路的总阻抗即是 R1;当输出旌旗灯号频次大于f0 时 C1 的容抗绝对很小，总阻抗为电阻阻值并上电容容抗。当频次高到必然水平后总阻抗为 0。
