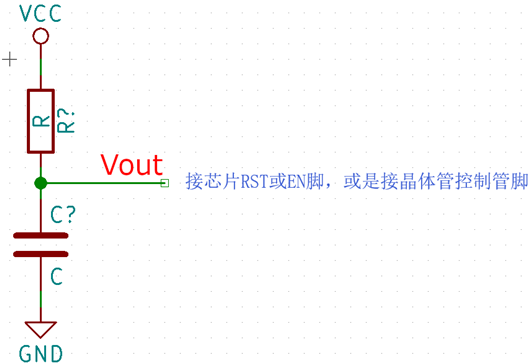

在电路设想中常常会用到将电阻和电容正极毗连，电阻另外一端接上电源，电容负极接地。电阻和电容毗连点为功效点，常常使用于延时驱动晶体管或是使能IC。
按照体系设想企图，能够须要计较R和C的取值，或是在肯定RC的环境下计较Vout的回升时候 电容充电时候 。
充电时候 T = - ln ( ( VCC - Vout ) / VCC ) * R * C
下面公式中各参数单元以下：
时候单元：s
电压单元：V
电阻单元：Ω
电容单元：F

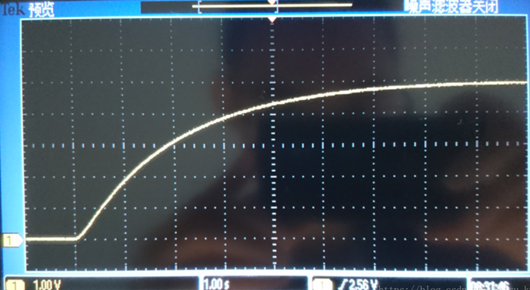

上图是按照前一图中电路停止搭建，用5V供电下示波器抓取到的上电波形。此中R值为2KΩ，C为1000uF，即R*C = 2。

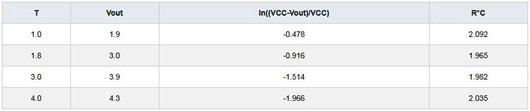

取此中几组值停止计较考证：
下面的T和Vout均是看图用肉眼估量的，但根基上计较后得出的R*C和电路婚配。
操纵下面公式设想电路参数举例：
某单片机在体系上电时须要延时100ms，以确保电源不变后起头运转，用上述RC串连电路，将Vout接到单片机Reset管脚。
已知单片机的VCC和电阻端VCC不异为5V，单片机Reset管脚低电平复位、高电日常平凡单片机运转，该管脚输出电压VH为3.5V，电路中电阻取10K，此刻须要计较电容巨细。
按照上述公式计较能够获得电容约为8.3uF，能够取个值近似的电容，比方10uF。
