开关电源是一种典范的反应节制体系，其有呼应速率和不变性两个首要的目标。呼应速率便是当负载变更或输入电压变更时，电源能敏捷做出调剂的速率。

因为开关电源的负载大都环境下都是数字IC，其电流会跟着逻辑功效的变更而变更，比方FPGA在停止设置装备摆设时，电流会增大一倍以上。而开关电源的输入电压也会有必然水平的动摇。

为了保障电源不变输入，不发生跌落或过冲，就请求电源必须敏捷做出调剂，使得终究输入的电压不变更。而电源的呼应速率就决议了电源的调剂速率。

因为电源插手了反应体系，就可以够或许发生震动。若是电源体系的参数不设置好，就会发生震动，成果便是电压上会被叠加一个牢固频次的动摇。致使电源不不变。

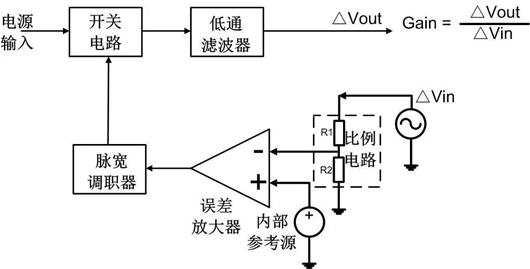

开关电源以下图所示：

从开关电源的框图中能够或许看出，该体系是经由过程一个反应电路，将终究输入的变更反应给比例电路，颠末比例电路的等比例衰减，输入到偏差缩小器中。尔后偏差缩小器经由过程比拟该旌旗灯号和外部参考旌旗灯号的差别，来驱动后级脉宽调制器等一系列的输入关键，终究与搅扰旌旗灯号彼此对消，从而保障电源的不变。

那应当若何丈量出电源的呼应速率和不变性呢，在初期的调试中，大师会操纵一个可变的电子负载来停止测试，可是因为此刻的电子负载的变更频次远远低于开关电源的开关频次，该体例逐步的不被大师所操纵。

今朝比拟罕见的测试体例便是环路测试法。环路测试法便是向反应回路中注入一个个单一频次的正弦波序列旌旗灯号，尔后根据电源体系的输入环境来鉴定其对各个频次搅扰的调剂才能。其环路呼应的Gain越高，就申明电源对该频段的抗搅扰才能越强。

环路测试现实上是将搅扰旌旗灯号经由过程反应电路注入到偏差缩小器中，尔后查抄偏差缩小器加后级输入关键的级联呼应。偏差缩小器的呼应现实上便是该偏差缩小器的开环增益。

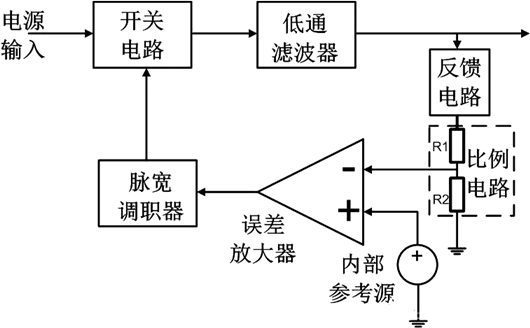

以是环路的底子目标以下图所示：

跟着一个个频次旌旗灯号的扫描，终究将各个频道的环路增益绘制在一张图上，就会获得一幅很直观的频域特征图。

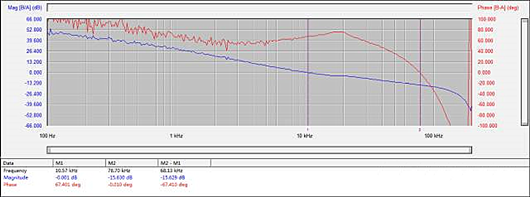

终究环路特征曲线以下图所示：

根据这张图，咱们就可以够或许鉴定电源设想是不是不变，是不是有优化的空间。

曲线的不变性鉴定规范以下：

穿梭频次：倡议为开关频次的5%到20%，太高则不不变，太低则呼应速率过慢。

相位裕度：请求必然要大于45°，倡议45°到80°。

穿梭斜率（0dB四周）：请求为单顶点穿梭，普通是请求穿梭斜率在-1摆布，即-20db/每十倍频。

增益裕度：倡议大于10dB。

普通可从以下三个准绳鉴定电源环路不变性:

(1)、在室温和规范输入、普通负载前提下，闭环回路增益为0dB(无增益)的环境下,相位裕度是应大于45 度；若是输入电压、负载、温度变更规模很是大, 相位裕度不应小于30度。

(2)、同步查抄在相位靠近于0deg时,闭环回路增益裕度应大于7dB，为了不靠近不不变点，普通以为增益裕度12dB以上是须要的。

(3)、同时根据测试的波特图对电源特征停止阐发，穿梭频次按20dB/Dec闭合，频带宽度普通为开关频次的1/20～1/6。

若是有环路阐发仪，就好说了，高温前提下，典范输入典范输入，测开环Bode图，根据上述评判规范停止鉴定就可以够或许了。

搅扰旌旗灯号详细要若何注入到偏差缩小器呢，偏差缩小器的开环增益都很是大，都有60db摆布。那末为了不使偏差缩小器输入饱和，输入旌旗灯号必须在-50dbm摆布，大要2mv摆布，这个旌旗灯号幅度太小，发生过于坚苦，普通的电磁噪声旌旗灯号都要高过这个旌旗灯号的幅度。明显如许间接注入是不可行的。为了能够或许胜利注入搅扰旌旗灯号，咱们须要操纵反应来停止。

注入点若何挑选

挑选注入点，有一个比拟简略的体例，对电压源便是找设想电路时，用来计较电压的那两个电阻。设想电路时是按哪一个电阻来调剂输入的，就加到哪一个电阻上。对电流源，也与电压源大抵不异，不过电流源中普通是不R1或R2，只需将注入电阻放在反应电电路以后就可以够或许了。

在不测试波特图的前提环境下，咱们若何阐发和鉴定环路不变性呢？

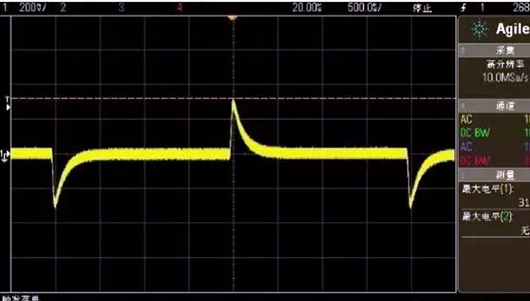

若不环路阐发仪，就经由过程输入静态负载呼应停止鉴定，测试前提：规格书标定的最高温度运转（如-25℃），额定输入电压，输入不要额定挂电容，负载停止半载—满载—半载切换（普通电流变更率可根据产业电源的规范0.1A/us的变更率设定），若此时输入静态呼应能做到这个模样，根基就可以鉴定环路很稳了：

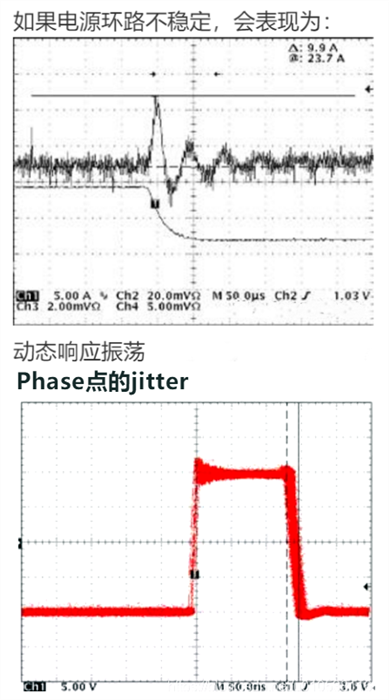

对典范的PWM开关电源，若是phase点jitter太大，凡是体系会不不变（便是之前提到的相位裕量缺乏，在静态负载环境下，时域的表现），对200~500K的PWM开关电源，典范的jitter值应当在1ns以下。

实质为：开关占空比不不变
