双向Buck-Boost变更器的布局、道理-KIA MOS管
信息来历：本站 日期：2023-03-07
双向DC-DC变更器可分为两类，一类长短断绝型拓扑，另外一类是含有中间变压器的断绝型拓扑，两类拓扑各有好坏。若是再细分开来，非断绝型拓扑有Buck-Boost、Zeta、Cuk、Sepic等，断绝型有正激、反激、半桥、全桥、推挽和双有源桥（DAB）等拓扑。

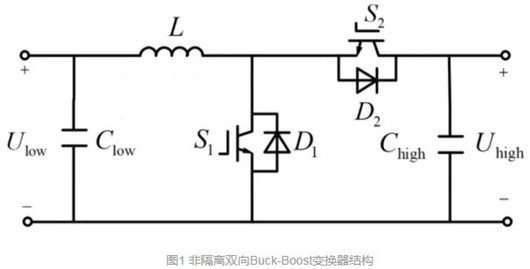

非断绝双向Buck-Boost变更器是双向DC-DC变更器的最根本拓扑，也是产业界最常用的拓扑，它由2个开关管、1个电感、2个电容构成。其电路布局如图1非断绝双向Buck-Boost变更器布局所示。

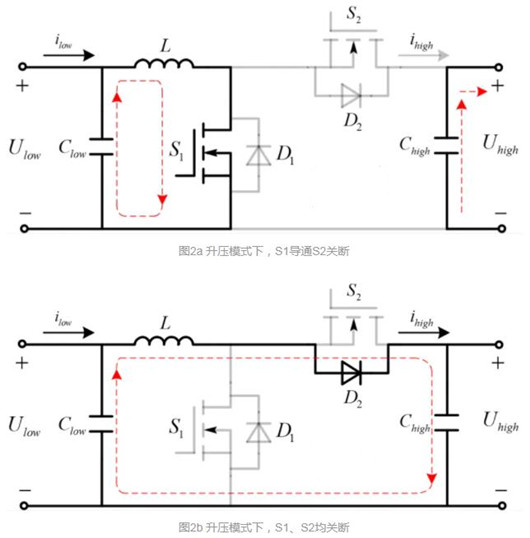

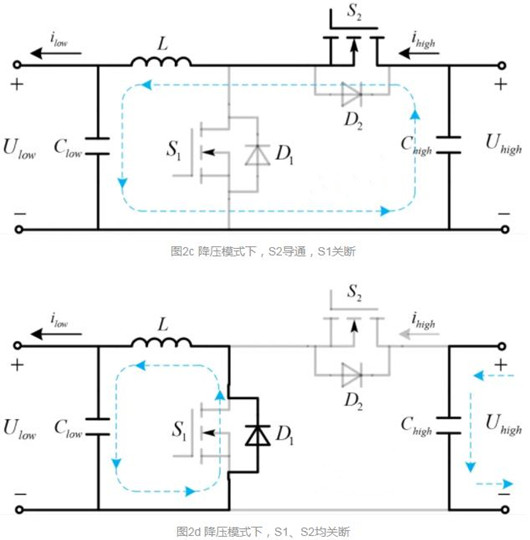

图2为该变更器别离运转在升压和降压形式下的电流流向图。
在Boost形式下：
在Buck形式下：
在Boost形式下，电压的增益为：Uhigh=Ulow/(1-D)。在Buck形式下，电压的增益为：Ulow=D*Uhigh。(升压时，D为S1的占空比；降压时，D为S2的占空比)。
