双向Buck-Boost电源

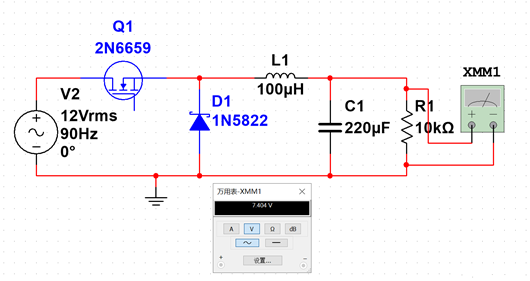

道理图以下：
经由进程仿真摹拟能够看出输出为12V的电压输出约莫为7.4V摆布，完成了降压结果，上面停止各个元器件功效与任务进程阐发
MOS管--开关感化
二极管--节制电流流向
电感与电容--储能与放能
任务进程：当Q1导通时，电源V2任务，电感L1停止储能，电路电路电流逐步增大，电容C1停止充电操纵；当Q1停止时，因为电感特征会障碍电流变更，电感L1成为能量源开释能量，电容C1依然处于充电状况，但是因为负载一直在耗损能量，使得电容C1两头电压一直低于输出电压V2
三种任务形式

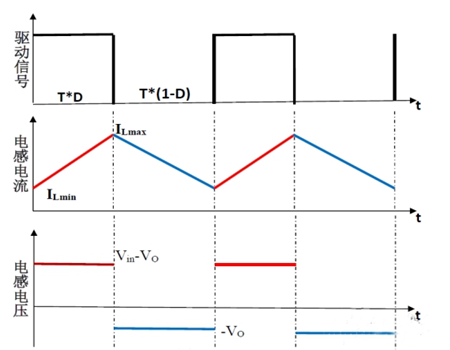

CCM 电感电流持续导通形式
此时电流最小值不为零，即电感一直有能量，Vm为输出电压，Vo为负载耗损电压

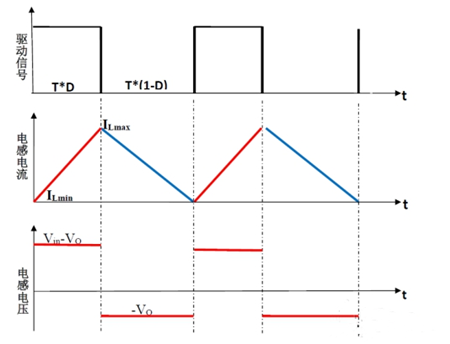

BCM 电感电流临界导通形式

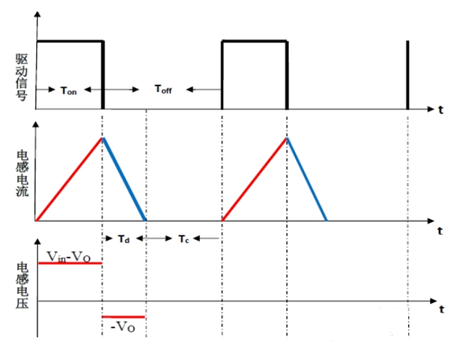

DCM 电感电流非持续导通形式
