【电子电路】单片机--负压发生电路-KIA MOS管
信息来历：本站 日期：2023-03-06
单片机经常利用负压发生电路
下图是一个很是简略的负压发生电路，所利用原件少。利用的时辰，只要要供给一个1KHz摆布的方波便能够了，可是这个电路的带负载才能很弱。
阐发以下：

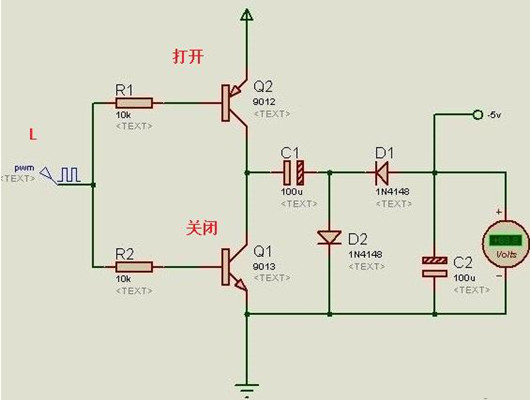

当PWM为低电日常平凡，Q2翻开，Q1封闭，VCC经由进程Q2给C1充电，充电回路是VCC-Q2-C1-D2-GND。C1上左正右负。

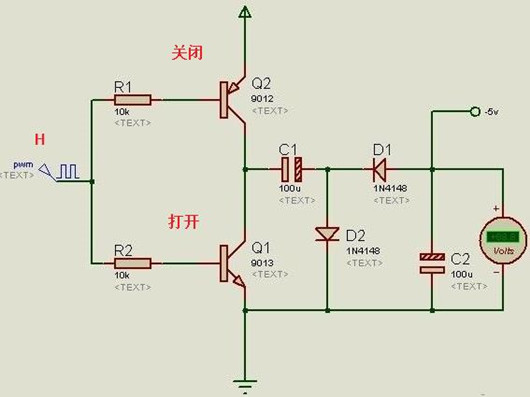

当PWM为低电日常平凡，Q2封闭，Q1翻开，C1起头放电，放电回路是C1-C2-D1，这现实上也是对C2停止充电的进程。C2充好电后，下正上负，若是VCC的电势为5点几伏，便能够输入-5V的电压了。
