图文详解DC-DC、LDO的布局、任务道理-KIA MOS管
信息来历：本站 日期：2023-03-06

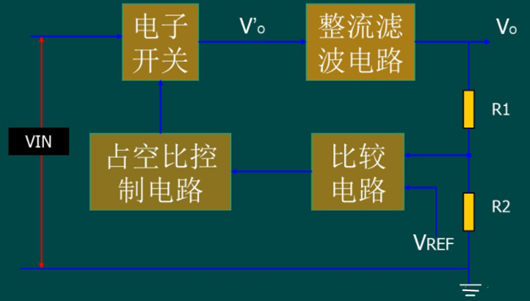

DC-DC道理框图
线性电源、开关电源哪一个更好？
线性电源：长处：核心器件少，PCB面积小，无开关噪声，纹波小；错误谬误：降压输入，效力低，功耗大。
开关电源：长处：可升压、降压，效力高；错误谬误：电路设想庞杂，核心器件多，输入纹波大，用度高。
LDO
LDO即low?dropout?regulator，高压差线性稳压器，各类整流器的输入电压不只受市电电压变更的影响，还受负载变更的影响。为了保障供电电压稳定稳定，几近一切的电子装备都接纳稳压器供电。
分类及道理
按照接纳晶体管范例的差别，LDO可分为双极型和CMOS型。此中，双极型又有PNP和NPN两种，CMOS型又有P-MOSFET和N-MOSFET两种。双极型英文又能够简称为BJT。

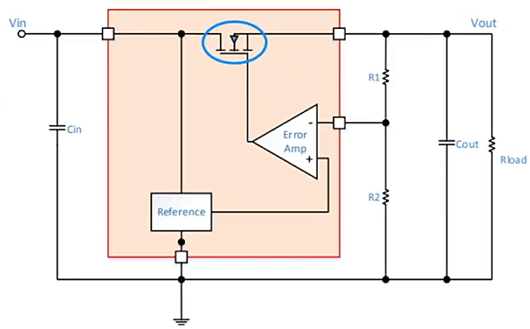

1.CMOS型LDO的道理电路图以下。能撑持很是低的压降、低静态电流、改良的噪声机能和低电源按捺，但P-MOS的本钱更高一些。
2.双极型LDO的道理电路图以下。具备高输入电压的长处，且具备更好的瞬态呼应，但须要更高的压降电压。
LDO外部布局图-N通道MOS稳压器：
任务道理：
1.电路起头启动，恒流源给全部电路供给偏执，基准源电压疾速成立
2.输入跟着输入不时回升，输入到达划定值，输入反应电压和基准电压颠末比拟器发生负反应旌旗灯号，感化于MOS管，保障了输入电压的稳定
3.这个闭环回路将使输入电压坚持稳定，完成了高压差的稳压，Vout = Vref * ( R1 + R2 ) / R2，Vref - 基准电压。
现实LDO的布局比图中要庞杂，包含启动电路、恒流源偏置单位、使能电路、调剂元件、基准源、偏差缩小器、反应电阻收集，掩护电路等。
LDO和DC-DC的对照

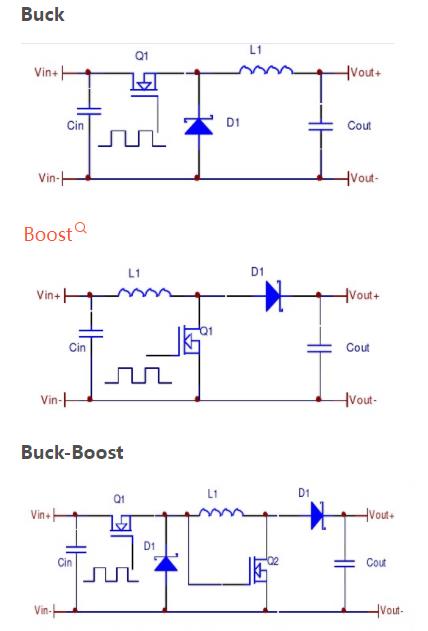

1、DC-DC包含boost（升压）、buck（降压）、Boost/buck（升/降压）和反相布局，具备高效力、高输入电流、低静态电流等特色，跟着集成度的进步，很多新型DC-DC转换器的核心电路仅需电感和滤波电容，长处是效力高，输入电压规模较宽，可是输入输入的压差绝对LDO请求较大，负载呼应比LDO差，输入纹波比LDO大。
2、LDO：高压差线性稳压器的凸起长处是具备最低的本钱，最低的噪声和最低的静态电流。它的核心器件也很少，凡是只要一两个旁路电容。新型LDO可到达以下目标：30μV输入噪声、60dBPSRR、6μA静态电流及100mV的压差，LDO 普通利用于压差低的电源转换，功耗低，纹波小，效力低（高压差电源转换时，效力大大进步）
