NMOS LDO任务道理及特征详解-KIA MOS管
信息来历：本站 日期：2023-03-03

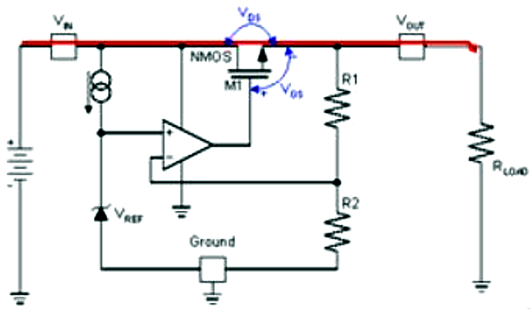

NMOS 型的 LDO 的架构图
从上图咱们能够看到从功率型的晶体管变成了 N 型 mos 管，布局不变。

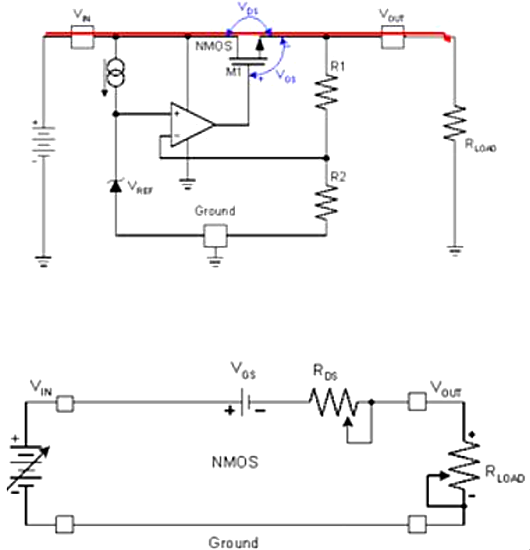

NMOS LDO 稳压器中的功率丧失的简略模子
由上图能够看出在全部线路外面对输入于输入的压差组成限定的不在是晶体管的基极与发射极之间的结压降，而是 mos 管外面门级到漏极之间的最小压差。

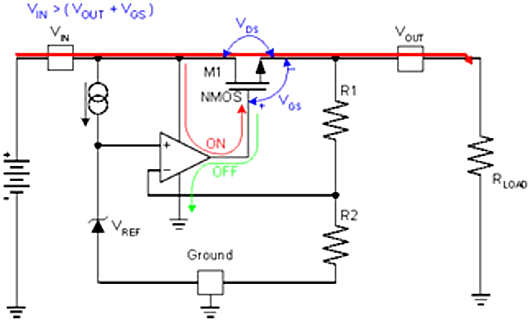

驱动规范 NMOS 传输元件
上面这幅简化的道理图中示出了经过 NMOS 传输元件留至负载的电流。这里所利用的栅极至源极电压(VGS)用于申明道理。
NMOS LDO 它一样是接纳一对电阻来采样输入电压，把它送入偏差缩小器的输入端，接着和一个基准做比拟，而后在偏差缩小器外面停止缩小，最初发生一个电压旌旗灯号来节制 NMOS 的门级。
现实的栅极至源极电压将取决于所利用的制作工艺和设想斟酌身分。一个规范的NMOS 传输晶体管现实大将由几千个并联的零丁晶体管组成。
驱动电流与低/高负载电流的干系

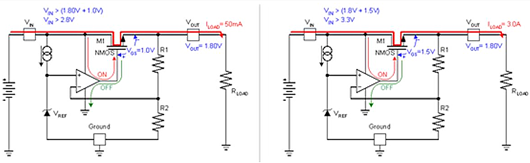

下图是描写的是 NMOS LDO 在一个 50mA 和 3A 的负载电流下须要的静态电流。这类负载的变更是比拟大的，可是咱们在静态电流上能够对待几近是没甚么变更的，由于 N 型 mos咱们只要要用电压旌旗灯号来节制，这个电压旌旗灯号不须要耗损偏差缩小器外面自身的电流。是以咱们能够看出由 NMOS 组成的 LDO 绝对晶体管而言它的静态电流是它一个最大的上风。
NMOS 型的 LDO 的优错误谬误
错误谬误
需偏置电压以上拉 N-FET；
长处
N-FET 的导通电阻低于 P-FET；
许可很是低的 Vin 和 Vout 数值；
较低的输入阻抗可加重负载顶点的影响；
可在接纳小的内部电容器时坚持不变；
低接地引脚电流（ 与负载有关）；
高 DC 增益与使人对劲的带宽。
NMOS 稳压器具备以下特色：
请求输入电压高于输入电压（ 超出跨越的幅度根据传输晶体管的 VGS 请求）；
接地引脚电流不随输入负载电流而变更；
不须要任何的输入电容器（ 但为了静态呼应更好仍是利用一个）。
