电子产物都要用到电源，在挪动端花费类电子产物中，经常利用的有DCDC电源和LDO电源两种，DCDC的长处是效力高，可是噪声大；LDO正相反，它是效力低，噪声小。

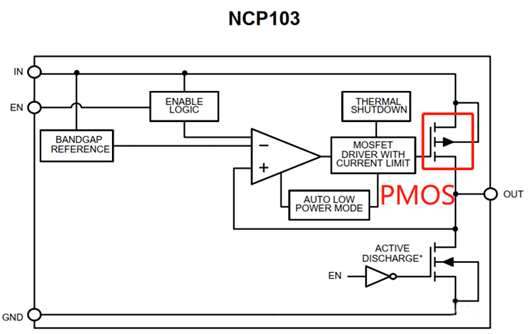

罕见的LDO是由P管组成的，LDO效力比拟低，是以普通不会走大电流。针对某些大电流高压差需要的场所，N管LDO应运而生。下图是PMOS和NMOS LDO的体系框图对照，上面先看下PMOS LDO的根基任务流程。

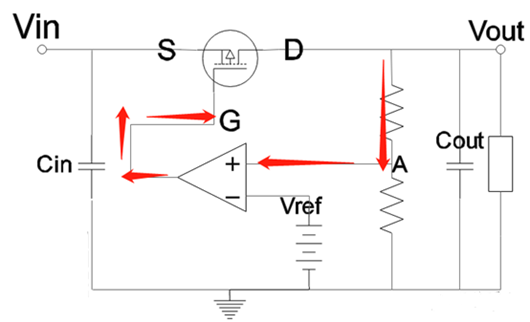

当Vout因为负载变更或其余缘由电压降落时，两个串连分压电阻两头的电压也会降落，进而A点电压降落，A点的电位和Vref电位比拟拟，偏差缩小器会减小它的输入，使得G电位降落，Vs电压不变，进而使得|Vgs|的压差增添（咱们用Vgs和Vds的相对值描写PMOS更直观），输入电流Isd会增添，输入电流Isd增添就会使得Vout回升，实现一次反应节制，使得Vout又回到一般电位。
总结进程以下：
Vout↓——>Va↓——>Vg↓——Iout↑——>Vout↑

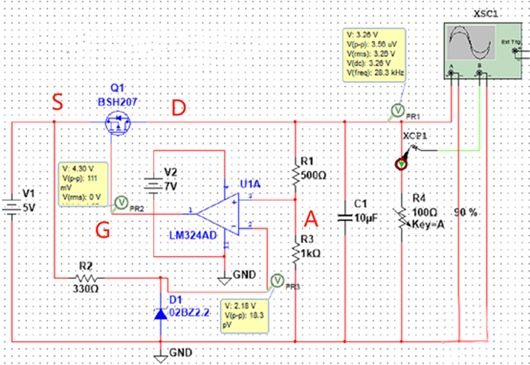

下图是利用multisim搭建的LDO仿真电路，利用的是Nmos驱动，偏差缩小器的参考电压经由过程稳压管设置为2.18V。LDO为5V转3.3V，经由过程一个可变电阻来摹拟负载变更，当输入变更时，会经由过程A点反应至偏差缩小器，偏差缩小器调解MOS的G极，进而调理输入。

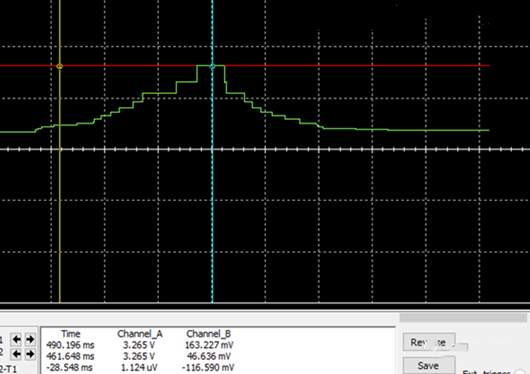

下图是LDO输入的电压和电流波形，白色表现的是电压，绿色表现的是电流，能够看到电流变更时输入电压一向坚持不变的3.3V。
