开关电源为甚么要加速放电功效？详解-KIA MOS管
信息来历：本站 日期：2023-03-01
良多负载对电源有上电时序和电压转换速度（压摆率）的请求，比方负载须要多路电源时，这些电源要有前后的上电、下电的挨次，同时也要知足必然的上、下电斜率请求。
封闭电源后，受负载电路大电容影响，电源电压降落会迟缓。若是在负载电容不开释完电的环境下立即上电，能够会致使体系不能普通启动。
为了防止频频开关负载引发电源很是，那末普通就要增添速速放电电路。一个很是简略的放电电路便是加一个对地开关MOS，当须要放电时，就翻开MOS，不须要放电时，就断开MOS。

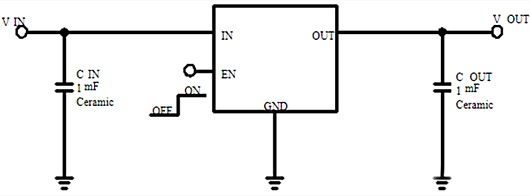

下图中的LDO外部就集成了快放电功效。

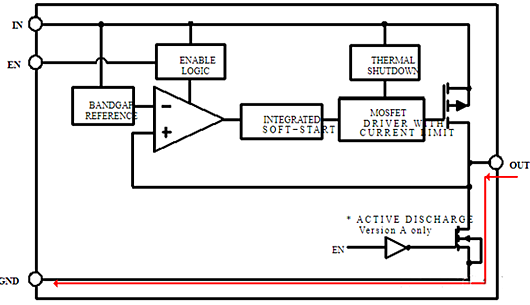

该LDO的快放电功效受控于EN引脚，当EN引脚为高时，LDO输入Vout，当EN引脚为低电日常平凡，LDO封闭输入，快放电通路翻开，负载电容上的电压经由过程放电MOS被开释，放电通路见下图白色途径。

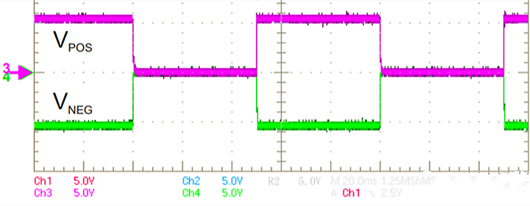

下图粉色（正电）和绿色（负电）电源是屏幕的供电，增添速放电功效后的时序波形能够看出下电很是清洁利索。

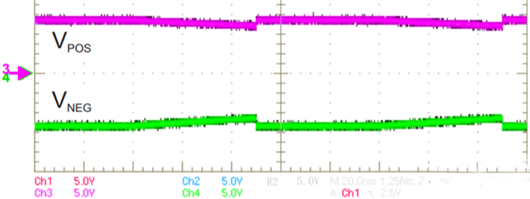

若是不疾速放电的功效的话，下图Vpos和Vneg下电很是迟缓，牵丝攀藤，很是轻易呈现闪屏的景象。
以上便是电源疾速放电功效先容。
