4开关BOB电源全称是BUCK or BOOST起落压电源，望文生义，既能够降压，又能够升压，兼容BUCK和BOOST电源的功效。

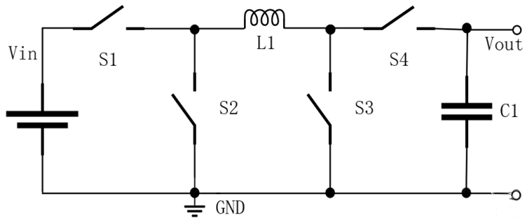

下图是4开关BOB电源的拓扑表示图，4个开关带一个电感，经由过程节制开关的导通、断开的差别状况来衍生出差别的电源架构。
降压形式

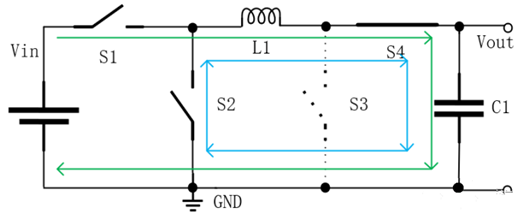

当S4处于常闭、S3处于常开状况时，频频开关的管子是S1和S2，这就组成了BUCK降压布局。下图便是BUCK的布局，有S1、S2两个任务管子，这类BUCK被称为同步BUCK，效力会高一些。
有两种任务周期，1：S1闭合、S2断开，对电感L1充电，见下图绿色曲线；2：S1断开、S2闭合，电感对负载放电，见下图蓝色曲线。

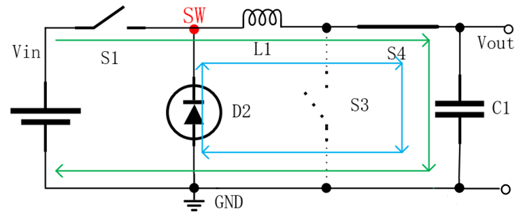

将上图中的S2取代为二极管也能够起到降压感化，但是效力会下降一些，二极管会耗损一局部功率，这类布局被称为非同步BUCK，只要S1一个管子举措。
当S1闭合时，对电感L1充电，见下图绿色曲线；当S1断开时，电感L1经由过程负载——>二极管D2停止放电，见下图蓝色曲线。
对非同步BUCK，若是在上图中SW点开关节点地位丈量电压，会发明一个奇异的负电压，以下图白色圈圈中那样，这是由于二极管须要有一个导通低电压，普通是0.7V，就恰好呈现这个小小的负电压。
升压形式
当S1处于常闭、S2处于常开状况时，频频开关的管子是S3和S4，这就组成了boost升压布局。

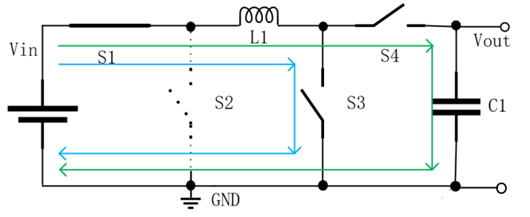

下图便是BOOST的布局，有S3、S4两个任务管子，有两种任务周期，1：S3闭合、S4断开，对电感L1充电，见下图蓝色曲线；2：S3断开、S4闭合，电感对负载放电，见下图绿色曲线。

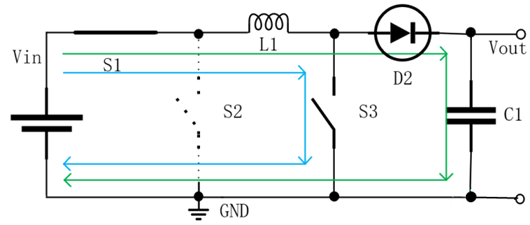

一样地，也能够把S4取代为二极管，仍然完成升压布局。
总而言之，4开关架构电源，经由过程对开关停止设置装备摆设，能够自在任务在降压或是升压的形式。
