DCDC电路中的BUCK-BOOST电路，在一些OLED驱动芯片中，其常常会被利用到。
对DCDC电路，BUCK电路、BOOST电路。其首要起到了降压与升压的电路。下文这类电路，能够说是其二者的连系，既能完成升压，也能完成降压。

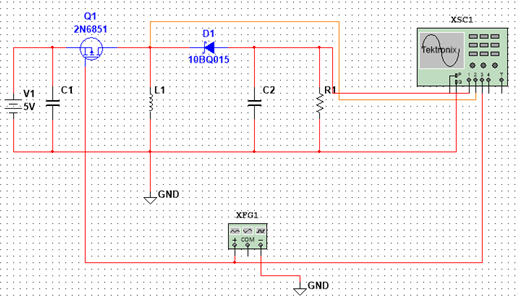

图为最简略的BUCK-BOOST电路。首要用到了电源V1 MOS管 肖特基二极管 电容 负载电阻 和PWM节制器。其与BUCK电路BOOST电路接纳的器件几近如出一辙。
MOS管挑选的是PMOS管，其栅极由PWM停止节制。只需知足Vgs<Vgs(th)便可完成MOS管的导通。
MOS管相称于开关的感化，节制地点歧路的断开与闭合。
当栅极其高电日常平凡，Vgs>Vgs(th)，此时MOS管断开，其地点的歧路不导通。
当栅极其低电日常平凡，Vgs<Vgs(th)，此时MOS管闭合，在不斟酌压降的环境下，其相称于导线的感化。
以是，此电路分两种环境停止会商。

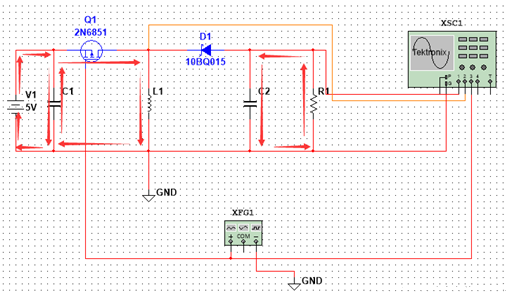

（1） 当MOS管导通时，电流流向：V1正极→C1→V1负极 C1正极→Q1MOS管→L1电感→C1负极。此时电感将电能转换为磁能停止储能，流过其两头的电流逐步增大，由于电感具备障碍电流变更的特点，以是对其极性而言，表现为上正下负。同时C2电容放电，给负载停止供电。

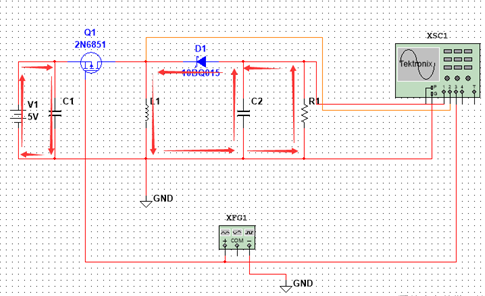

（2） 当MOS管断开时，电感的磁能转换为电能，由于流向其两头的电流逐步变小，且其具备障碍电流变更的特点，以是对其极性而言，表现为下正上负。电流流向：V1正极→C1→V1负极 L1下端→C2&负载电阻→肖特基二极管→L1上端。电容C2被充电。
按照电感的秒伏定律：
VinTon=-VoutToff
VinDT=-Vout(1-D)T
Vout=-Vin*D/(1-D)
当占空比小于50%时，输入为降压。
当占空比大于50%时，输入为升压。
惯例的BUCK-BOOST电压，输入与输入极性相反，输入表现为负压。
电路特点
输入电压可大于/即是/小于输入电压
输入/输入电流断续
输入电压是负压
MOS管、二极管端压为(VIN+VOUT)，对器件耐压请求较高。
虽然说，BUCK-BOOST电路既能完成升压，也能完成降压，但是就效力而言，其仍是要低于纯真的BUCK电路或BOOST电路，以是在利用时，仍是需注重余量。
