BUCK-BOOST负电压电路图文详解-KIA MOS管
信息来历：本站 日期：2023-02-28

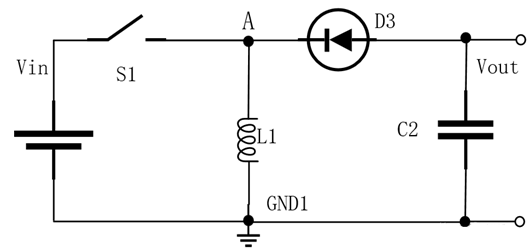

BUCK-BOOST是一种典范的负电源架构，属于斩波器的一种，普遍利用在OLED驱动、音频等范畴，其根基架构见下图，与BUCK、BOOST一样，BUCK-BOOST也是由根基的开关、二极管和电感构成。

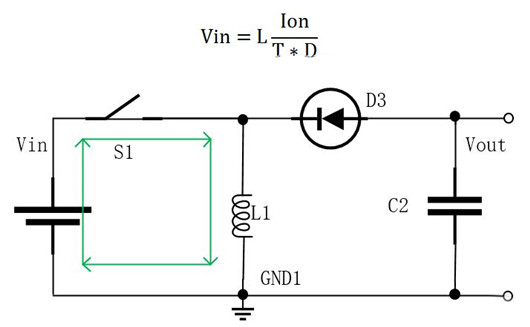

BUCK-BOOST任务流程也分为开关断开和导通两个进程，开关的周期为T，占空比为D，当开关闭合导通时，电源对储能电感充电：

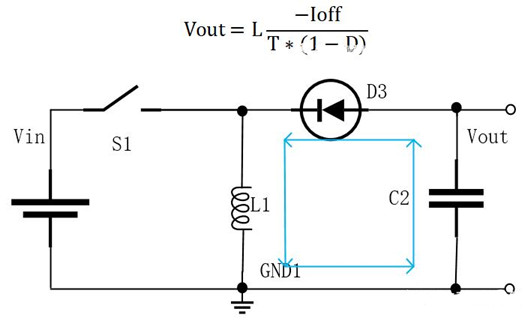

当开关断开时，电感经由过程二极管向负载放电（要注重电流标的目的）.

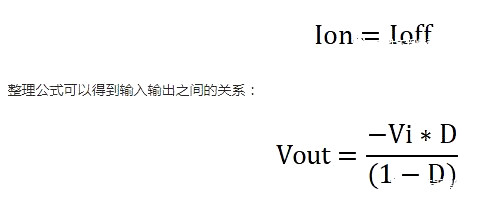

按照伏秒均衡道理，开关在断开时和导通时，电感贮存的能量是相称的：
占空比D是小于1的系数，是以0<1-D<1，是以BUCK-BOOST是起落压型斩波电源:|Vout|>Vin；Vout<0。
