【Buck电路】同步整流buck电路阐发懂得-KIA MOS管
信息来历：本站 日期：2023-02-28
同步整流是接纳通态电阻极低的公勤奋率MOSFET，来代替整流二极管以下降整流消耗的一项新手艺。它能大大进步DC/DC变更器的效力并且不存在由肖特基势垒电压而形成的死区电压。

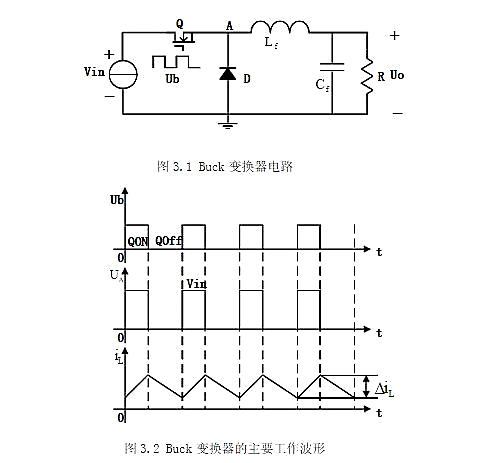

Buck电路是由一个功率晶体管开关Q与负载串连组成的，其电路如图3.1。驱动旌旗灯号ub周期地节制功率晶体管Q的导通与停止，当晶体管导通时，若疏忽其饱和压降，输入电压uo即是输入电压；当晶体管停止时，若疏忽晶体管的泄电流，输入电压为0。电路的首要任务波形如图3.2。

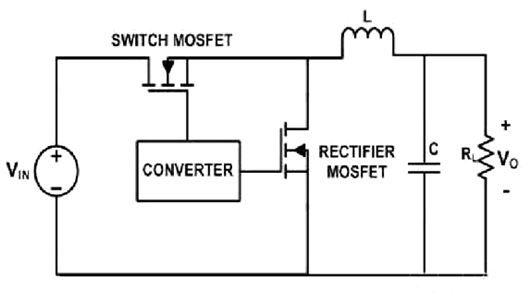

同步整流buck电路图以下：
同步整流布局：勤奋率mosfet替换整流二极管，能够进步转换器效力。
buck变更器的输入电压均匀值老是小于输入电压
当流过电感的电流在每一个周期不会降为0时，界说变更器任务于持续导通形式。

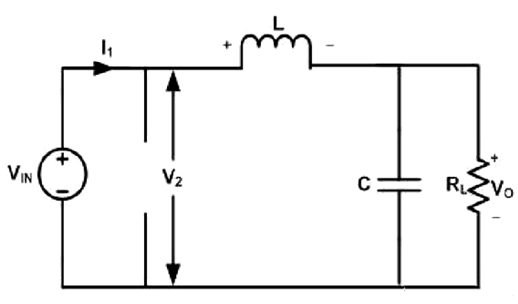

变更器开关导通时等效电路图

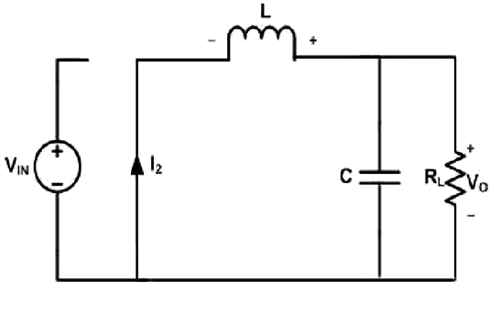

变更器开关管关断时等效电路图如图：
在全部开关周期内，电感都通报能量给滤波电容和负载，而滤波电容每一个周期的均匀电流为0，其能量的变更量为0。故输入负载电流即是电感电流均匀值：
