DCDC电源：同步整流和异步整流区分-KIA MOS管
信息来历：本站 日期：2023-02-27

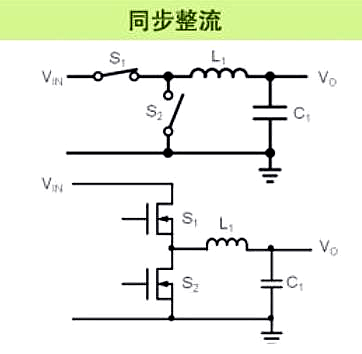

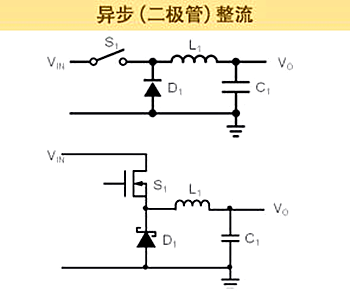

DCDC降压电路中存在同步整流和异步整流两种任务体例，这两种体例的任务道理图以下：
上图能够看出，异步整流和同步整流的区分，就在于同步整流接纳了通态电阻极低的MOSFET管取代了二极管。比拟于异步整流利用的二极管来讲，同步整流大大的降落了消耗；可是价钱也绝对高贵。
接纳同步整流和异步整流的益处
接纳同步整流时，降落了消耗，进步了任务效力，与之对应的是芯片的价钱高贵。

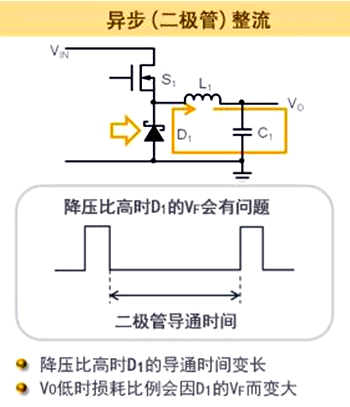

异步二极管轻载时的消耗较大
如：整流电路会经由过程开关电流，因此会在开关处发生消耗，以致于影响效力。异步整流时，二极管的正压导通压降Vf会经由过程电流出格是在轻载时，二极管大局部时候会在这类状况下。
即便是肖特基二极管，开关电流为1A时的VF上发生的消耗也将高达0.3～0.5W摆布。与之对应的是，通态电阻极低的MOSFET的电阻能够低至50mΩ摆布，若是计较发生的消耗的话，也仅仅是0.05W罢了。
在轻载时，同步整流的任务状况更好，异步形式因为任务在不持续形式会发生很大的噪声。

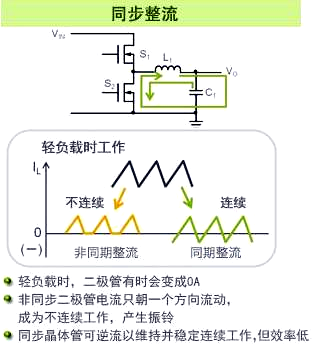

同步整流异步整流在轻载任务时的状况
当负载较轻时，负载电流会很小，乃至会降落至零穿插级。在此状况下，异步整流体例，二极管会显现断续任务，电流只能朝一个标的目的活动。此时的二极管的消耗反而降落了。
可是因为任务在不持续形式，开关电压将发生振铃，发生高谐波噪声。而同步整流形式下，在MOSFET导通的环境下，电流会有两个标的目的的活动，此时的同步整流形式任务在持续形式，消耗不会减小。可是开关电压不会发生振铃。
