在抱负运算缩小器的环境下，当输入电压 (V i ) 为 0 V时，V IN(+)和 V IN(-)端子的直流电压完整婚配。 但是，现实上存在以下差别V IN(+)和 V IN(-)端子之间的输入阻抗和输入偏置电流，致使它们的电压略有差别。这类称为输入平衡电压的差值乘以增益，表现为与运放抱负输入电压的偏差。
出格是咱们当用运放设想传感器电路时，因为传感器对精度请求比拟高，那末运算缩小器的输入偏移电压会致使传感器检测活络度的偏差。为了将传感器测试偏差坚持在划定的容差程度以下，硬件工程师在设想时必须挑选具备低输入平衡电压的运算缩小器。

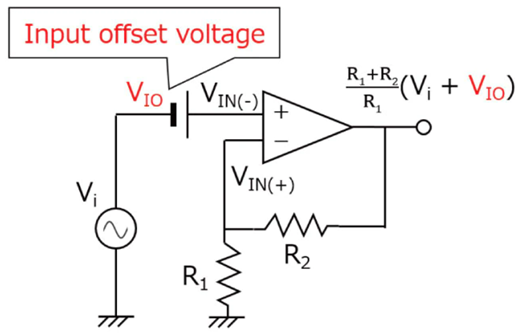

参考上面的电路图，该电路为同相缩小电路，电路增益为(R1+R2)/R1，输入平衡电压能够看做是电压源，如许电路中就有两个电压源，碰到这类多电源电路最简略的处置体例便是叠加定理；

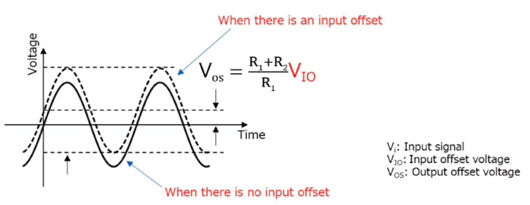

把别的一个电压源短路处置，来斟酌零丁一个电压源对输入的影响，如许输入输入平衡电压是Vio，那末由此发生的输入电压偏移便是Vio*(R1+R2)/R1=Vio*A，此中A是电路的增益，也便是说电路的增益越大，那末输入平衡电压对输入的影响越大。
图 2 具备输入偏移的反相缩小器的输入波形
那末咱们该若何填补平衡电压的影响呢？运放制作商凡是会做出一些设想来调剂封装，进而调剂运算缩小器的偏移。凡是，运算缩小器封装上的两个额定端子用于毗连内部“微调”电位计。这些毗连点被标记为offset null，在 741单运算缩小器上，偏移零点毗连点是 8 引脚，DIP 封装上的引脚 1 和 5。

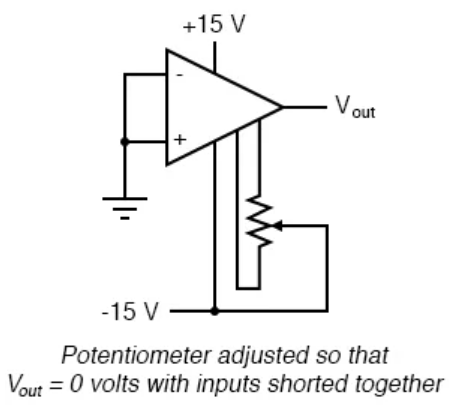

并以下图这类体例利用：
以是咱们能够看出来，从输入偏置电流，到输入平衡电流，再到输入平衡电压，这是一个由因到果的进程，咱们在懂得这些名词观点的时辰，要综合来看，如许咱们懂得的时辰也会更透辟。随意翻开一个运放规格书，普通会给出运放输入平衡电压，这个时辰咱们能够按照运放核心电路的设置装备摆设去计较缩小倍数，进而计较出输入平衡电压。
