单相全桥PWM整流电路、道理图文分享-KIA MOS管
信息来历：本站 日期：2023-02-22

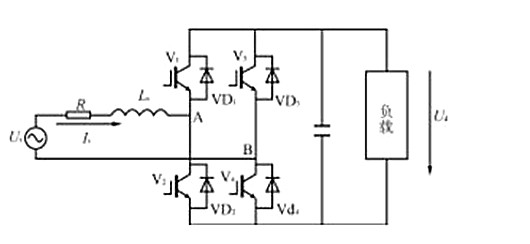

图 单相全桥PWM整流电路
图给出了单相PWM整流电路的道理框图。在UPS中，图中的负载即为逆变器和蓄电池。同SPWM逆变电路节制输出电压相近似，可在PWM整流电路的交换输出端AB之间发生一个正弦波调制PWM波uAB，uAB中除含有与电源同频次的基波份量外，还含有与开关频次有关的高次谐波。
因为电感Ls的滤波感化，这些高次谐波电压只会使交换电流is发生很小的脉动。若是疏忽这类脉动，is为频次与电源频次不异的正弦波。在交换电源电压us必然时，is的幅值和相位由uAB中基波份量的幅值及其与us的相位差决议。转变uAB中基波份量的幅值和相位，就能够使is与us同相位。
单相全桥PWM整流电路的任务道理

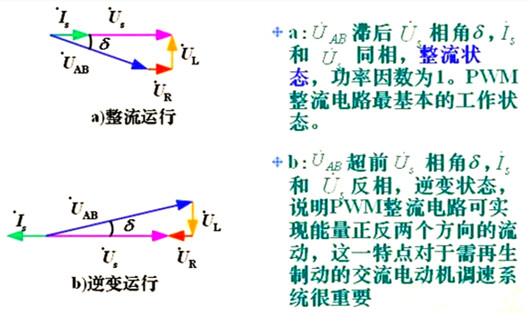

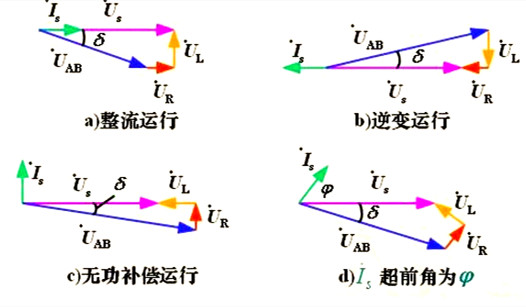

图 PWM整流电路的运转体例向量图
对单相全桥PWM整流电路任务道理的进一步申明
整流状况下：
us》0时，（V2、VD4、VD1、Ls）和（V3、VD1、VD4、Ls）别离构成两个升压斩波电路，以（V2、VD4、VD1、Ls）为例。
V2通时，us经由过程V2、VD4向Ls储能。
V2关断时，Ls中的储能经由过程VD1、VD4向C充电。
us《0时，（V1、VD3、VD2、Ls）和（V4、VD2、VD3、Ls）别离构成两个升压斩波电路。
