电容的选型和电容在差别电路中的利用处景有关，这篇文章就首要以桥式全波整流电路为例子，来停止所需的电容选型评价。
电容最小值：C = 负载电流I /（纹波电压V * 频次）
此中C--是所需的最小电容容值
负载电流I--便是整流电路的负载电流
纹波电压V--是在整流器输入端测到的电压动摇规模
频次--对桥式全波整流电路，这是输入旌旗灯号频次的两倍。
实例阐发：

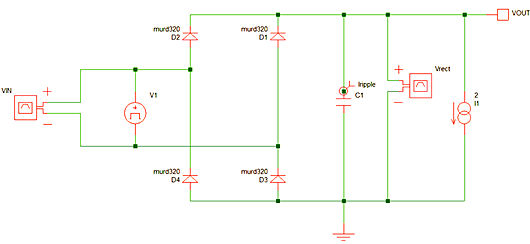

为了便于懂得，咱们讲授一下现实的例子，上面的电路是一个桥式整流电路，在 60Hz 时输入电压为120V，负载电流为 2A，纹波电压请求为 43V（峰峰值），咱们须要做的是评价一下所需C1的最小电容值。
按照这个公式：电容最小值：C = 负载电流I /（纹波电压V * 频次），能够得出：
Cmin = 2A / (43V X 2 X 60Hz) = 387uF；

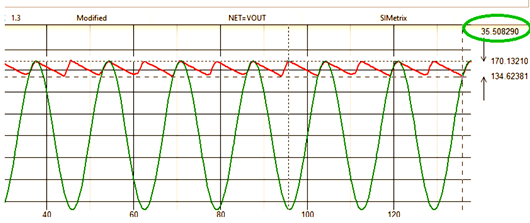

为了考证咱们的计较是不是精确，咱们能够利用仿真软件停止仿真，当输入电容利用387uF时，纹波电压峰峰值为 35.5V。它靠近计较成果43V，固然咱们计较的成果是最小电容，是以经由过程挑选较高值的电容，纹波电压将进一步下降。
