利用电流检测电阻采样电流，是丈量电流的首选手艺。丈量电流的最简略体例是利用分流电阻器（最左边），经由过程该电阻器发生的电压与流过它的电流成反比。运放会缩小分流电阻器上的低电压，以便使收罗到的电压在 ADC 的全部丈量规模。电流检测电路普通有两种拓扑，别离是高侧法和低侧法。
电流检测电阻采样电流
低侧法
低侧电流丈量将电流分流电阻置于负载和地之间。
低侧法
低侧电流丈量易于实行，由于电流分流电阻器上的检测电压以地为参考。在这类设置装备摆设中，检测电压不会依靠于更高的电压，是以不须要共模按捺。低边丈量体例是最简略、本钱最低的体例。
高压侧电流丈量的错误谬误是由于安排了分流电阻器，负载不再以地为参考，致使负载的高压侧比地高几毫伏。若是负载和地之间存在短路，则不接地参考能够会成为题目。
比方，若是金属封锁负载（比方机电）的绕组对其接地参考环境下短路，则能够发生这类短路。电流检测电阻能够没法检测到这类短路。
高侧法

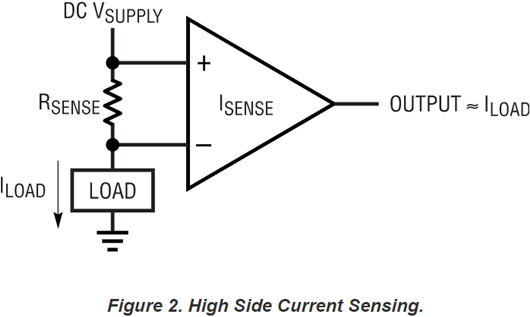

高压侧电流丈量在电源和有源负载之间拔出分流电阻器：
高侧法
与低侧丈量比拟，高侧电流丈量有两个关头上风。起首，很轻易检测到源自负载外部对地的短路，由于由此发生的短路电流将流过分流电阻器，在其两头发生电压。其次，这类丈量手艺不是以地为参考的，是以流经地立体的高电流发生的差分地电压不会影响丈量。
高侧电流丈量手艺有一个首要错误谬误。它请求电流检测缩小器具备高共模按捺，由于在分流器两头发生的小电压恰好低于负载电源电压。
电流检测缩小器将分流电阻器上发生的低电压转换为与 ADC 转换更兼容的更大电压。有两种能够的电流检测丈量范例：低侧和高侧。低边丈量在负载和地之间拔出电流检测电阻，而高边丈量在电源和负载之间拔出电流检测电阻。低侧和高侧丈量设置装备摆设各有优错误谬误，是以挑选须要针对给定利用停止一些思虑和斟酌。
