超等结手艺是专为装备600V以上击穿电压的高压功率半导体器件而开辟的，该手艺已用于改良导通电阻与击穿电压之间的制衡。接纳超等结手艺有助于降落导通电阻并进步MOSFET的开关速率。但跟着MOSFET开关速率的加速，封装中的源级毗连电感发生反电势，起头对开关速率发生倒霉的影响，导通消耗随之变大。

经由过程TO-247-4L封装来处理这些题目：

接纳TO-247-4L封装的超等结MOSFET能够处理这一题目。4引脚TO-247-4L封装具备栅极驱动回路的开尔文源极毗连，能够降落外部源级毗连电感的影响。是以，超等结MOSFET与4引脚TO-247-4L封装组合是高速操纵的抱负之选。

操纵仿真手艺阐发TO-247-4L封装的机制

操纵SPICE仿真手艺阐发4引脚TO-247-4L封装的机制。经历证，3引脚TO-247封装中发生的反电动势VLS并未在4引脚TO-247-4L封装中发生。4引脚TO-247-4L封装的栅极开关速率比3引脚TO-247封装的栅极开关速率快。是以，4引脚TO-247-4L封装有助于进步MOSFET开关速率和降落导通消耗，关断后还有助于按捺栅极振荡。

咱们接纳了不异的MOSFET器件模子对4引脚TO-247-4L封装和3引脚TO-247封装停止仿真。将源极引线分红两局部，而后将这两局部别离毗连至栅极和漏极，从而对4引脚TO-247-4L封装停止建模，上面是3引脚TO-247封装和4引脚TO-247-4L封装的仿真模子。

TO-247-4L封装有助于进步MOSFET开关速率

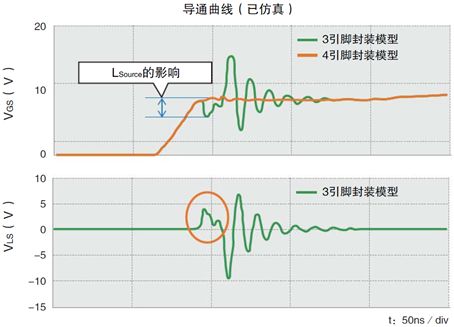

操纵仿真手艺考证因为源极LSource天生反电动势VLS，经由过程MOSFET的电压并不即是全数的驱动电压VDRV。MOSFET导通时3引脚封装的反电动势VLS、栅极-源极VGS波形以下图所示。

图中用圆圈凸起显现的局部是LSource的现实电压。该电压降落了经由过程栅极和源极的电压。是以，如3引脚封装的VGS波形所示，导通后栅极电压降落，降落了导通速率。而在4引脚封装中，经由过程MOSFET的VGS电压几近即是VDRV。是以，与3引脚封装比拟，4引脚封装更有助于进步MOSFET开关速率。

TO-247-4L封装能够降落导通消耗

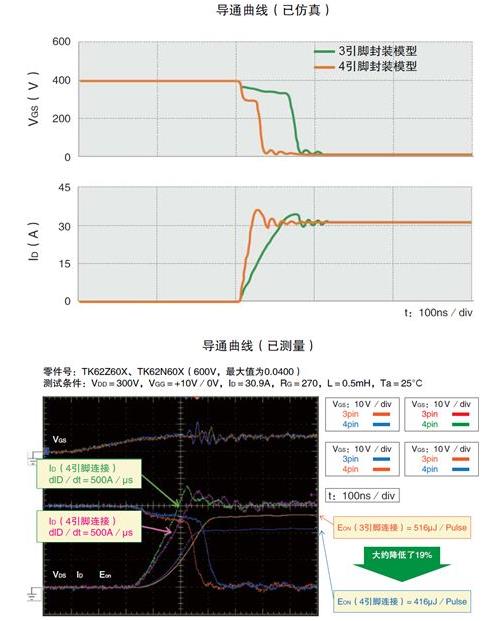

咱们经由过程仿真和现实丈量数据还考证了操纵TO-247-4L封装有助于降落导通消耗。下图显现了经由过程仿真和现实丈量得出的漏极-源极电压（VDS）和漏极电流（ID）。按照操纵3引脚和4引脚模子得出的仿真成果揣度，4引脚封装的开关速率更快。

另外，咱们还借助现实丈量成果对具备一样额外电流的3引脚封装TK62N60X和4引脚封装TK62Z60X停止了对照。成果证明，4引脚封装比3引脚封装的开关速率更快。导通消耗因进步开关速率降落了19%。

关断TO-247-4L封装有助于按捺栅极振荡

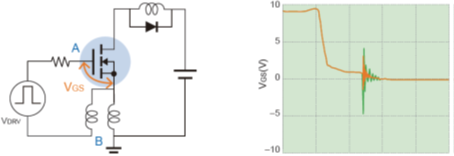

关断TO-247-4L封装有助于按捺栅极振荡TO-247-4L封装除能够降落导通消耗以外，关断后还有助于按捺栅极振荡。下图显现仿真成果，其展现MOSFET关断时的VGS波形，VGS指4引脚TO-247-4L封装电路中A和B间的电压，4引脚封装比3引脚封装的栅极振荡幅度更小。

操纵仿真手艺阐发4引脚TO-247-4L封装的机制并考证，3引脚TO-247封装中发生的反电动势并未在4引脚TO-247-4L封装中发生，4引脚TO-247-4L封装的开关速率快，能够使导通消耗降落19%。仿真成果还显现，接纳4引脚TO-247-4L封装能够按捺栅极振荡。
