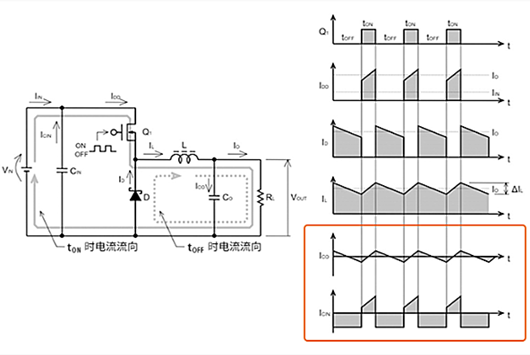

框中的上方ICO为输入电容器、下方ICIN为输入电容器的电流波形。输入电容器可从VIN充电，当晶体管Q1为ON时会放出开关电流IDD。比拟大的电流会急剧频频活动。输入电容器以输入电压为中间频频与输入纹波电压连动停止充放电任务。
输入电容器的选定
输入电容器的选定的主要身分有以下3个。
1）额外电压
2）额外纹波电流及纹波发烧特征
3）利用陶瓷电容器时：温度特征和DC偏置特征
另外，挑选前请注重以下几点：
?额外电压必须比最大输入电压高。
?额外纹波电流必须比IC输入所发生的最大输入纹波电流大。
?降压转换器中，刹时输入电流的最大值与输入电流不异。
流向输入电容器的纹波电流实效值ICIN用以下公式表现。
以此成果为主，并且按照电容器纹波电流相对最大额外和纹波发烧特征的图表来挑选可对应电容器。

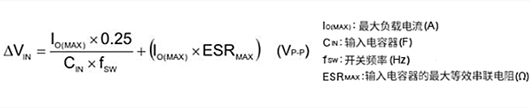

输入纹波电压ΔVIN用以下公式计较。
由此公式可知，若是输入电容器变大时，输入纹波电压会变小。
能够挑选陶瓷电容器作为输入电容器。利用陶瓷电容器时，普通必须注重温度变更和DC偏置致使的电容器变更。
对于温度特征，若是为CLASS2（高介电常数型）型的EAI标记X5R（-55～+85℃、电容值变更率 ±15%）或X7R （-55～+125℃、电容值变更率 ±15%）的话，可充实获得不变的温度特征。

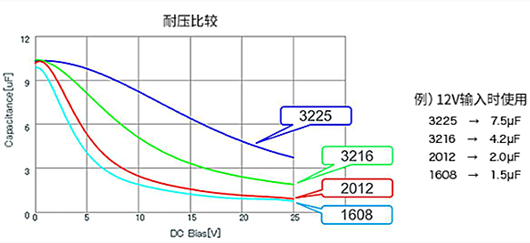

对于DC偏置，固然须挑选影响少的，不过即便电容值、耐压不异，变化特征也会因封装尺寸而异。下方图表为其一例，显现尺寸大者变化少。总之，请务必从电容器厂商获得充实的信息。
根基上，必须按照这些信息挑选输入电容器，不过试作评价时也有须要确认掺入纹波的输入电压不跨越耐压、不因纹波电流而发生没法蒙受的发烧等。
关头要点：
?选定的重点是额外电压、额外纹波电流、纹波发烧特征、特别是陶瓷电容器时温度特征和DC偏置特征
?输入电容器必须蒙受高电压和大纹波电流。
