MOSFET和IGBT均为集成在单片硅上的固态半导体器件,且都属于电压节制器件。别的,IGBT和MOSFET在栅极和其余端子之间都有绝缘,两种器件全数具备较高的输出阻抗。在利用中,IGBT和MOSFET都可以或许用作静态电子开关。
在布局上,MOSFET和IGBT看起来很是相似,实则差别。IGBT由发射极、集电极和栅极度子构成,而MOSFET由源极、漏极和栅极度子构成。IGBT的布局中有PN结,MOSFET不任何PN结。
IGBT与MOSFET有9大异同点:
在低电流区,MOSFET的导通电压低于IGBT,这也是它的上风。不过,在大电流区IGBT的正向电压特征优于MOSFET。别的,因为MOSFET的正向特征对温度具备很强的正向依靠性,是以,IGBT的低温特征更好,导通电压比MOSFET低。
IGBT合用于中到极高电流的传导和节制,而MOSFET合用于低到中等电流的传导和节制。
IGBT不合适高频利用,它能在千Hz频次下运转杰出。MOSFET出格合适很是高频的利用,它可以或许在兆Hz频次下运转杰出。
IGBT的开关速率比拟低,MOSFET开关速率很是高。
IGBT可以或许蒙受很是高的电压和大功率,MOSFET仅合用于低至中压利用。
IGBT具备较大的关断时候,MOSFET的关断时候较小。
IGBT可以或许处置任何瞬态电压和电流,但当发生瞬态电压时,MOSFET的运转会遭到搅扰。
MOSFET器件本钱低,价钱自制,而IGBT至今仍属于较高本钱器件。 IGBT合适高功率交换利用,MOSFET合适低功率直流利用。

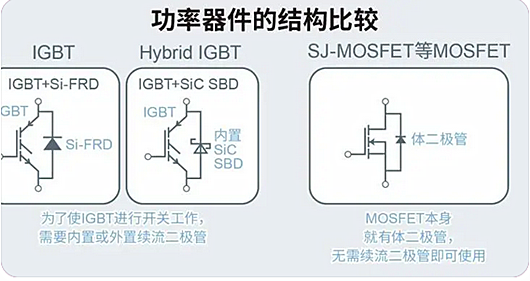

图:IGBT vs MOSFET布局图示
上述这些差别,在利用上MOSFET和IGBT各有偏重点。凡是,MOSFET的额外电压约为600V,而IGBT的额外电压可以或许到达1400V。从额外电压角度看,IGBT首要用于更高电压的利用。从任务频次角度看,IGBT凡是在低于20kHz的开关频次下利用,此时它们比单极性MOSFET具备更高的开关消耗。
对低频 (小于20kHz) 、高压 (大于1000V) 、小或窄负载或线路变更、高任务温度,和跨越5kw的额外输出功率利用,IGBT是首选。而MOSFET更合适低电压 (小于250V) 、大占空比和高频 (大于200KHz) 的利用。
图:差别范例晶体管的机能比拟
MOSFET出格合适高频开关利用
作为电源开关,挑选的MOSFET应当具备极低的导通电阻、低输出电容 (即Miller电容) 和极高的栅极击穿电压,这个数值乃至高到足以处置电感发生的任何峰值电压。别的,漏极和源极之间的寄生电感也是越低越好,因为低寄生电感可将开关进程中的电压峰值降至最低。
MOSFET的长处决议了它很是合适高频且开关速率请求高的利用。在开关电源 (SMPS) 中,MOSFET的寄生参数相当首要,它决议了转换时候、导通电阻、振铃 (开关时超调) 和背栅击穿等机能,这些都与SMPS的效力紧密亲密相干。
对门驱动器或逆变器利用,凡是须要挑选低输出电容 (利于疾速切换) 和较高驱动才能的MOSFET。
IGBT合适高压大电流利用
与MOSFET比拟,IGBT开关速率较慢,关断时候较长,不合适高频利用。
IGBT的首要上风是可以或许处置和传导中至超高电压和大电流,具备很是高的栅极绝缘特征,且在电流传导进程中发生很是低的正向压降,哪怕浪涌电压呈现时,IGBT的运转也不会遭到搅扰。
在现实利用中,逆变手艺对IGBT的参数请求并不是一成稳定的,对IGBT的请求各不不异。
综合来看,上面这些参数在IGBT的挑选中是相当首要的。
一是额外电压,在开关任务的前提下,IGBT的额外电压凡是要高于直流母线电压的两倍。
二是额外电流,因为负载电气启动或加快时,电流过载,请求在1分钟的时候内IGBT可以或许蒙受1.5倍的过流。
三是开关速率。
四是栅极电压,IGBT的任务状况与正向栅极电压有很大干系,电压越高,开关消耗越小,正向压降也更小。
小 结
IGBT和MOSFET是电力电子装配完成电能转换、电路节制的焦点器件。MOSFET任务频次到达了兆Hz级,IGBT在大功率化和高频化之间找到了市场冲破点。
在不中断电源 (UPS) 、产业逆变器、功率节制、机电驱动、脉宽调制 (PWM) 、开关电源 (SMPS) 等开关利用中,MOSFET和IGBT因其具备的优胜特征,在机能上较着优于其余开关器件。此中,MOSFET首要用于较低的电压和功率体系,而IGBT更合适较高的电压和功率利用。
IGBT是新动力汽车高压体系的焦点器件,其最焦点利用为主驱逆变,别的还包含车载充电器 (OBC) 、电池办理体系、车载空调理制体系、转向等高压赞助体系。在直流和交换充电桩中,IGBT也有着普遍利用。在新动力汽车中,MOSFET首要在汽车高压电器中利用,比方电动座椅调理、电池电路掩护、雨刷器的直流机电、LED照明体系等。
