MOSFET、IGBT绝缘栅极断绝驱动手艺-KIA MOS管

MOSFET和IGBT绝缘栅双极性大功率管等器件的源极和栅极之间是绝缘的二氧化硅布局，直流电不能经由过程，是以低频的表态驱动功率靠近于零。可是栅极和源极之间组成了一个栅极电容Cgs，是以在高频次的瓜代守旧和须要关断时须要必然的静态驱动功率。

小功率MOSFET的Cgs普通在10-100pF以内，对大功率的绝缘栅功率器件，由于栅极电容Cgs较大。普通在1-100nF之间，是以须要较大的静态驱动功率。更由于漏极到栅极的密勒电容Cdg，栅极驱动功率常常是不可轻忽的。

因IGBT具备电流拖尾效应，在关断时请求更好的抗搅扰性，须要负压驱动。MOSFET速率比拟快，关断时能够不负压，但在搅扰较重时，负压关断对进步靠得住性有很大益处。

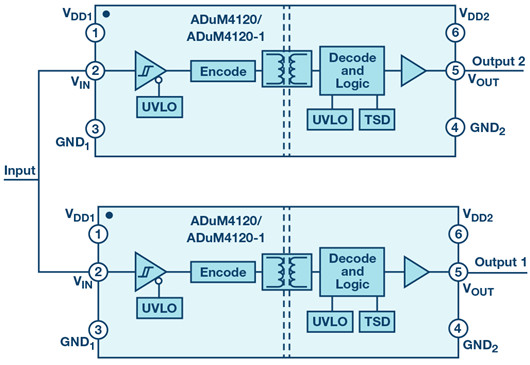

ADuM4120栅极驱动器

断绝驱动手艺

1、光电耦合器断绝的驱动器

光电耦合器的长处是体积玲珑，错误谬误是：A、反映较慢，是以具备较大的提早时候(高速型光耦普通也大于300ns);B、光电耦合器的输入级须要断绝的赞助电源供电。

2、无源变压器驱动

用脉冲变压器断绝驱动绝缘栅功率器件有三种体例：无源、有源和自给电源驱动。无源体例便是用变压器次级的输入直流驱动绝缘栅器件，这类体例很简略也不须要零丁的驱动电源。

错误谬误是输入波型失真较大，由于绝缘栅功率器件的栅源电容Cgs普通较大。减小失真的体例是将低级的输入旌旗灯号改成具备必然功率的大旌旗灯号，响应脉冲变压器也应取较大体积，但在大功率下，普通仍不使人对劲。

别的一错误谬误是当占空比变更较大时，输入驱动脉冲的正负幅值变更太大，能够致使任务不一般，是以只合用于占空比变更不大的场所。

3、有源变压器驱动

有源体例中的变压器只供应断绝的旌旗灯号，在次级还有整形缩小电路来驱动绝缘栅功率器件，固然驱动波形较好，可是须要别的供应零丁的赞助电源供应缩小器。而赞助电源若是处置不妥，能够会引进寄生的搅扰。

4、调制型自给电源的变压器断绝驱动器

接纳自给电源手艺，只用一个变压器，既免却了赞助电源，又能取得较快的速率，固然是不错的体例。今朝自给电源的发生有调制和从分时两种体例。

调制手艺是比拟典范的体例，即对PWM驱动旌旗灯号停止高频(几个MHZ以上)调制，并将调制旌旗灯号加在断绝脉冲变压器低级，在次级经由过程间接整流取得自给电源，而原PWM调制旌旗灯号则需颠末解调取得，明显，这类体例并不简略。调制式的别的一错误谬误是PWM的解调要增添旌旗灯号的延时，调制体例适于通报较低频次的PWM旌旗灯号。

5、分时型自给电源的变压器断绝驱动器

分时手艺是一种较新的手艺，其道理是，将旌旗灯号和能量的通报接纳别离停止的体例，即在变压器输入PWM旌旗灯号的回升和降落沿通报信息，在输入旌旗灯号的平顶阶段通报驱动所须要的能量。

由于在PWM旌旗灯号的回升和降落沿只通报旌旗灯号，根基不能量传输，是以输入的PWM脉冲的延时和畸变都很小，能取得峻峭的驱动输入脉冲。分时型自给电源驱动器的缺乏是用于低频时变压器的体积较大，另外由于自给能量的限定，驱动跨越300A/1200V的IGBT比拟坚苦。

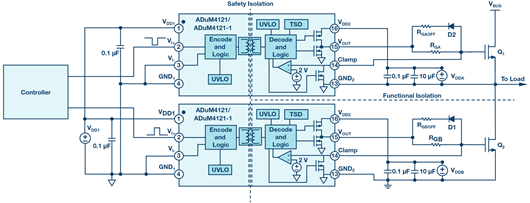

下图中显现了ADuM4121栅极驱动器的典范设置，接纳半桥设置装备摆设，接纳功率MOSFET，合用于电源和机电驱动利用。在如许的设置中，若是两个Q1和 Q2同时翻开，由于电源和接地端子短路，有能够击穿。这能够会永远破坏开关乃至驱动电路。为防止击穿，必须在体系中拔出死区时候，以便大大下降两个开关同时翻开的能够性。

在死区时候距离内，两个开关的栅极旌旗灯号都很低，是以，开关抱负环境下处于关断状况。若是传布提早误差较低，则所需的死区时候较低，并且节制变得加倍可展望。具备更低的偏斜和更低的死区时候，可完成更安稳、更高效的体系运转。

断绝：

它是体系中各类功效电路之间的电气分手，使得它们之间不间接的传导途径可用。这许可单个电路具备差别的接地电位。旌旗灯号和/或功率依然能够使用电感、电容或光学体例在断绝电路之间通报。

对具备栅极驱动器的体系，出于功效目标，断绝能够是须要的，也能够是一项宁静请求。在上图中，咱们能够有 V总线数百伏特，数十安培电流经由过程 Q1或 Q2在给按时候。

若是该体系呈现任何毛病，若是破坏仅限于电子元件，则能够不须要宁静断绝，但若是节制侧有人为到场，则须要在高功率侧和高压节制电路之间停止电气断绝。它供应高压侧任何毛病掩护，由于断绝栅禁止电力达到用户，虽然组件破坏或毛病。
