【电子分享】电压源逆变器的死区景象-KIA MOS管
信息来历：本站 日期：2023-02-10

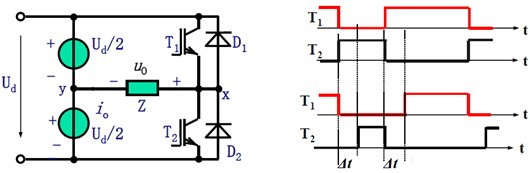

为了避免电压源逆变器的高低开关管同时导通，故在开关管的切换时存在一段高低桥臂均封闭的时辰，称之为死区时辰。
当高低开关管都关断时，电流并不会截断，而是经由进程续流二极管停止续流，那末在差别的开关状况和电流流向时，电路的任务模态有所区分，上面以两种状况为例停止阐发。

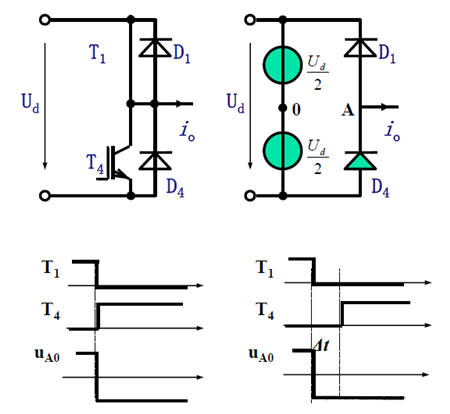

T1>T4，电流流出变更器
以下图所示，开关状况由T1闭合切换为T4闭合，且电感电流流出变更器。这类任务形式下，本来是T1导通，关断T1后，D4导通。即使给T4守旧的旌旗灯号，T4也不会导通。全部进程不存在二极管关断的进程，是以不会有反向规复时辰。

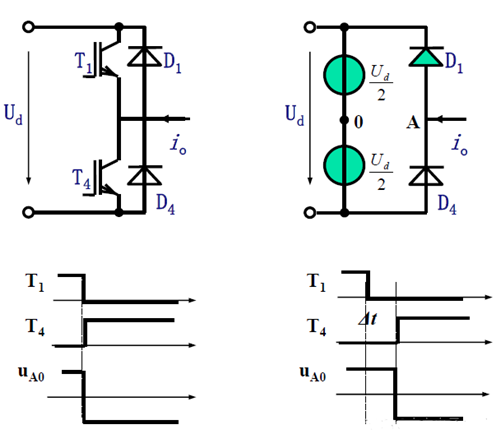

T1>T4，电流流入变更器
以下图所示，开关状况由T1闭合切换为T4闭合，且电感电流流入变更器。这类任务形式下，本来是D1导通，关断T1后，死区进程中因为T4没守旧，故仍然是D1导通。
可是当T4守旧的时辰，二极管蒙受反压自愿关断，可是因为二极管关断存在反向规复时辰，此时后呈现高低桥臂纵贯的景象，便是D1和T4同时导通，致使较大的电流尖峰和电压尖峰。
