电源回沟是由于上电时序和负载等致使的；可是旌旗灯号线的回沟是旌旗灯号完全性题目。
电源回沟

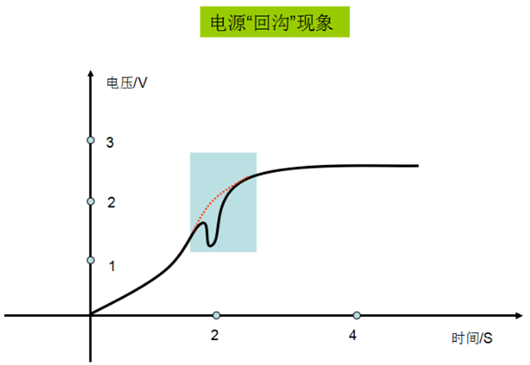

上图所示，一般环境下或说抱负环境下，咱们但愿电源逐步回升直到成立不变的电源域；可是现实上在某些环境下呈现灰色框图中的题目，电源电压俄然降落而后再次回升直到不变（白色局部是抱负曲线）。
电源拓扑
这类题目发生的缘由是甚么，起首咱们须要清晰对应一个产物而言，其电源拓扑是甚么？

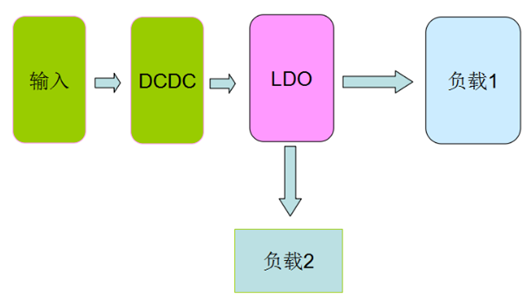

如上图所示，为一个简略的电源拓扑，电源输出，颠末DCDC将高压转为高压，再颠末LDO稳压给到负载，固然负载是多个，这个便是一个简略的电源拓扑。
电源器件的缘由
电源芯片一般任务时，是有一个最小的输出电压规模的。上电的时辰，若是输出电压比拟迟缓，就须要比拟长的时候能力到达电源芯片一般任务的电压阀值，在输出电压低于这个阀值之前，电源芯片是不能一般任务的（注重不是不能任务），也就没法实现对输出的节制；
可是，在这段时候内，电源芯片外部的某些电路已启动了，形成了输出端有电压发生，当输出电压到达阀值电压后，电源芯片起头一般任务，实现对输出真个节制，使原来非一般环境下已爬升到必然电平的输出端电压发生跌落，而后再在电源芯片的节制下实现上电的进程。
拔出负载的缘由
咱们此刻的产物利用到的即插即模块良多，最罕见的比方USB器件、SD卡、TF卡等；这些模块在拔出体系时，由于这些模组间接从电源吸收电流，如许会致使体系相干的电源域呈现刹时电压跌落的环境。
比方DCDC输出真个电压域毗连有USB器件，此时USB拔出致使DCDC电源域电压跌落；而DCDC输出同时给到LDO稳压，再给到负载，以是电压跌落形成LDO输出电压减小，LDO任务非常，以是呈现回沟降落局部；可是DCDC电源域跌落消逝，则此时LDO一般，电压又回升。
负载致使
咱们的负载能够是一个器件，以是自身而言由于器件能够存在多路电源的环境，以是致使一起供电一般，可是另外一起却被反灌，致使呈现这类题目。便是原来一般的电源还没成立，可是由于反灌能够发生了电压，这个电压能够是由于器件耗损而后下降，可是当电源成立时，又起头逐步降低，以是呈现这个题目。
以上缘由综合发生的
由于全部体系的缘由。致使上述的环境的任何一个或任何几个发生这个题目，此时须要处理的话就须要斟酌良多点了，不然很难处理掉这个题目。
