DCDC上电时电压输出尖峰电压

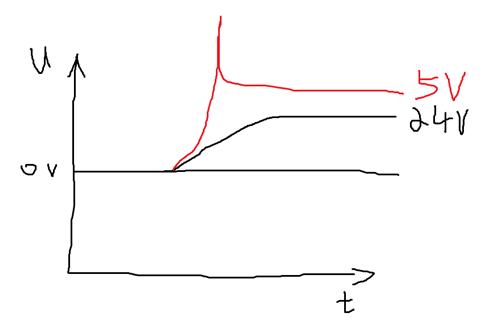

案例：在利用XL1509-5.0E时发明，当电源在上电刹时会呈现一个回升到 8V的尖峰电压。利用的STC单片机仿佛能抗住这个电压，并且不破坏。
可是利用的USB过流短路掩护芯片的芯片就扛不住了，上电几回以后就呈现掩护芯片电压输出脚和地线之间呈现极低的阻值，大要在10Ω摆布，同时，芯片会高度发烫。
最初发明一个纪律，当电源芯片输出的5V上并联电容越大，输出的电压尖峰越猖狂。按事理来讲输出的5V上并联的电容越大，上电时须要给电容充电，回升不应当更慢吗？
有关阐发：在电源芯片外部，不论是DCDC芯片，仍是LDO芯片，都是经由过程电阻分压来获得反应。当输出上面的电容并联的容值太大，因为电容上电刹时须要充电，相称于对地短路，大局部电流会流向电容外部，从而致使流到反应真个电流变小。而反应端电流变小，便会致使反应的电压偏低。
而后电源芯片一看反应返来的电压才这么一点，明显和设定的反应电压不一样呀，必定得把电压冒死的抬起来！当反应的电压抬起来以后，输出的电压已不晓得跑到几多电压去了。
电容充电满了以后，反应上面的电流也一般了，电压也就回到一般状况了。如许上电刹时的尖峰就呈现了。
缘由找到了，那末就只剩下有的放矢了。既然是电流太猛了，把反应的电流都强曩昔了，那末就限定一下。在芯片输出的处所增添一个10Ω的NTC共同利用。NTC在上电刹时会接收掉电路中的尖峰电流。
在电源芯片的输出端串上10Ω的NTC以后，发明尖峰电压被死死地摁在了5V。固然在上电的刹时会略微举高那末一点点，差未几在0.3V之内，可是和之前比拟来看，根基是没甚么题目了。
串上NTC以后的电压波形就像上面的这个草图差未几。

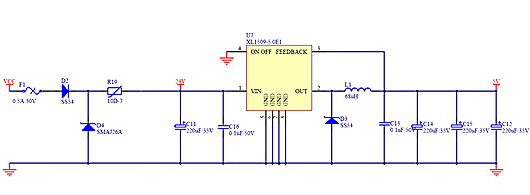

最初定下来的道理图
