DCDC

DCDC的意义是直流变（到）直流（差别直流电源值的转换），只需合适这个界说都能够或许叫DCDC转换器。

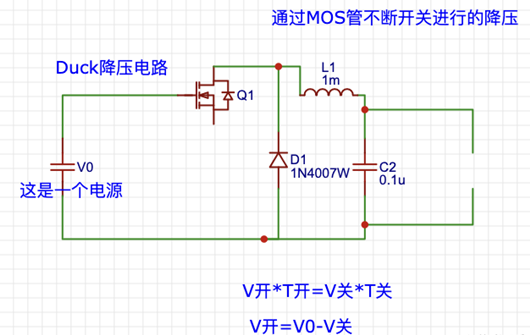

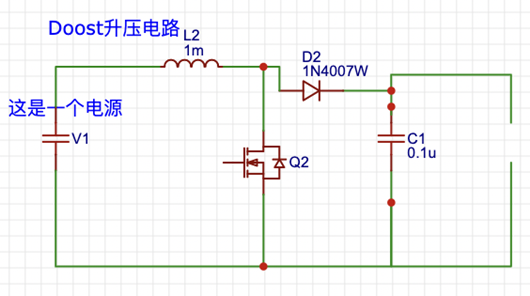

罕见的DCDC电路有buck、boost、buck-boost别离是降压、升压、降压升压电路。

LDO

LDO 是一种线性稳压器，利用在其饱和地区内运转的晶体管或场效应管（FET），从利用的输入电压中减去逾额的电压，发生颠末调理的输入电压。所谓压降电压，是指稳压器将输入电压保持在其额外值高低 100mV 以内所需的输入电压与输入电压差额的最小值。

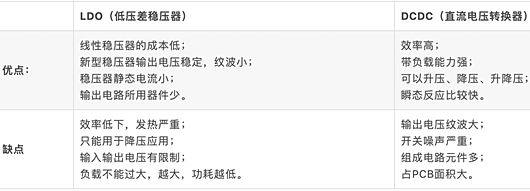

LDO、DCDC的优错误谬误

LDO是高压降的意义，一段申明：高压降（LDO）线性稳压器的本钱低，乐音低，静态电流小，这些是它的凸起长处。它须要的外接元件也很少，凡是只须要一两个旁路电容。新的LDO线性稳压器可到达以下目标：输入噪声30μV，PSRR为60dB，静态电流6μA，电压降只需100mV。

DC-DC的意义是直流变（到）直流（差别直流电源值的转换），只需合适这个界说都能够或许叫DC-DC转换器，包含LDO。可是通俗的说法是把直流变（到）直流由开关体例完成的器件叫DC-DC。

LDO线性稳压器的机能之以是能够或许到达这个程度，首要缘由在于此中的调剂管是用P沟道MOSFET，而通俗的线性稳压器是利用PNP晶体管。

P沟道MOSFET是电压驱动的，不须要电流，以是大大下降了器件自身耗损的电流；另外一方面，接纳PNP晶体管的电路中，为了避免PNP晶体管进入饱和状况而下降输入才能， 输入和输入之间的电压降不能够或许太低；

而P沟道MOSFET上的电压降大抵即是输入电流与导通电阻的乘积。由於MOSFET的导通电阻很小，是以它下面的电压降很是低。

若是输入电压和输入电压很靠近，最好是选用LDO稳压器，可到达很高的效力。

若是输入电压和输入电压不是很靠近，就要斟酌用开关型的DC-DC了，应为从下面的道理能够或许晓得，LDO的输入电流根基上是即是输入电流的，若是压降太大，耗在LDO上能量太大，效力不高。

DC-DC转换器包含升压、降压、升/降压和反相称电路。DC-DC转换器的长处是效力高、能够或许输入大电流、静态电流小。随著集成度的进步，很多新型DC-DC转换器仅须要几只外接电感器和滤波电容器。可是，这类电源节制器的输入脉动和开关乐音较大、本钱绝对较高。

总之，升压是必然要选DC-DC的，降压，是挑选DCDC仍是LDO，要在本钱，效力，噪声和机能上比拟。

LDO首要由调剂管（任务在线性区，通俗是晶体管或MOSFET）和缩小器构成。可调输入LDO通俗由核心的两个电阻来节制输入电压，但精度会遭到电阻精度的影响，实际计较后还须要实测来调剂。若是想要取得高精度的输入电压，尽可能挑选牢固输入的LDO。

须要存眷的LDO参数：

1. 压差（Dropout），有些芯片对Vin和Vout的差值会有请求，若是不知足会致使输入电压不知足请求。（在Vin和Vout差值较小时，应挑选高压差的LDO）

2. 输入电压、输入电压和输入电流的规模。2. 线性调剂率，输入电压变更时对输入电压构成的影响。

3. 负载调剂率，负载变更致使负载电流变更时，输入电压的变更量。

4. 温度，因为LDO会发生热量，以是须要斟酌结温。

在Vref引脚增添滤波电容，还能够或许进一步减小噪声和纹波。

DCDC首要由调剂管（任务在开关状况，通俗是MOSFET）和二极管、电感电容电阻构成。DCDC的任务道理是经由进程节制MOSFET的导通和停止的时辰比率，来完成对输入电压的设置装备摆设。

此中，导通和停止的时辰比率通俗由PWM（最常用）、PFM、夹杂式的调制体例。PWM是脉冲宽度调制，开关频次恒定，调理脉冲的占空比；PFM是脉冲频次调制，调理开关的频次。

PFM在轻载状况下效力高，可是纹波和噪声绝对PWM较大。今朝市场上也有PFM和PWM夹杂体例，调集二者的长处。

纹波电压大的缘由：电感具备储能感化，在电路中跟着MOS管开关有充电和放电进程，致使电流也是呈现动摇进程（电路阐发中凡是为三角波）。

这个动摇电流会在输入端等效电阻（输入电容的ESR和负载Rload）上构成纹波电压。是以，若是想纹波电压小，须要做好MOS管、输入电容（最首要的身分）、电感的选型任务。

LDO与DCDC的区分：

1. LDO的输入电流通俗较小，须要斟酌后级电路供电须要。DCDC撑持大输入电流。（与电路任务道理有关）

2. LDO的压下降在调剂管上致使功耗改变为热量。当功耗较大的时辰，须要斟酌散热题目（通俗LDO会有底部散热焊盘，须要打过孔到GND）。DCDC电路中MOS管只承当开关感化，根基无压降，但存在开关消耗，绝对LDO来讲，功耗低，是以根基无需斟酌散热题目。

3. LDO自身并不能保障上电时序，而DCDC自身存在必然延时，能保障输入绝对输入的延时。

4. LDO的纹波较小，特别是对低频噪声有较强的按捺。DCDC中因为纹波电流和ESR的感化，会存在较大的纹波电压。

5. LDO的本钱低，核心电路器件少，利用简略。DCDC电路凡是核心还须要增添MOS管和电感（有些集成的芯片无需外加mos管），增添了电路庞杂度、本钱和PCB面积。

6. LDO只需降压，DCDC有多种种别可挑选。
