开关电源SW节点振荡及电压尖峰阐发-KIA MOS管
信息来历：本站 日期：2023-02-08
开关电源SW节点振荡

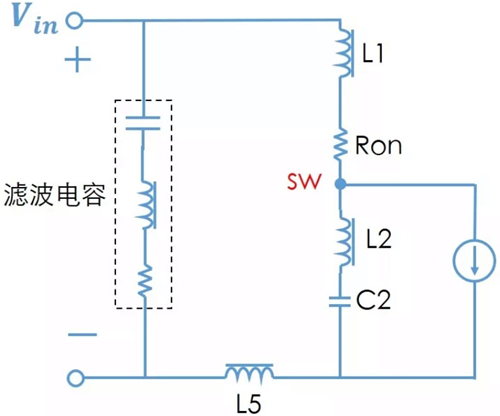

输出回路
输出回路良多人都是根据传统的RLC串连谐振电路来阐发(如上图)，这个模子是不太适合的， 开关节点并不是常说的RLC串连谐振电路 而是一个带负载的二阶体系，
之以是有振荡是由于高低管的守旧关断进程都有必然的时候，在这个时候内管子是一个静态的可变电阻， 也便是这个电阻和引脚的寄生电感,下管的寄生电容构成的二阶体系激发的振荡。
二阶体系致使振荡的缘由便是阻尼比不适合，有人会说下管行将翻开刹时下管电阻很大，阻尼比岂不是很小，超调量岂不是很大，实在并不是，由于BUCK电源前面是一个LC，前面实在能够看做一个有占空比决议的静态负载，这个负载是负阻性的，其与下管的瞬态电阻配合感化来决议阻尼比的巨细。
以是要防止振荡的关头便是增添阻尼比，增添阻尼比并不轻易，由于开关电源出产好后其寄生参数是牢固的，以是凡是咱们会在SW节点增添RC电路来调理这个最优阻尼比，详细怎样挑选RC也能够经由进程振荡波形来算出一个大抵值的值，再经由进程微调获得最优值。
这里补充一点，致使SW节点振荡的缘由并不必然只是输出回路，电源输出引脚之外的搅扰旌旗灯号也会致使SW节点的振铃发生，比方输出电容挑选的不适合，特别是BUCK，上管导通刹时其上自身就有振荡源的存在，进入芯片后这个振荡源会被缩小，致使SW节点处有振荡存在。
开关电源BUCK电路SW节点电压尖峰发生缘由

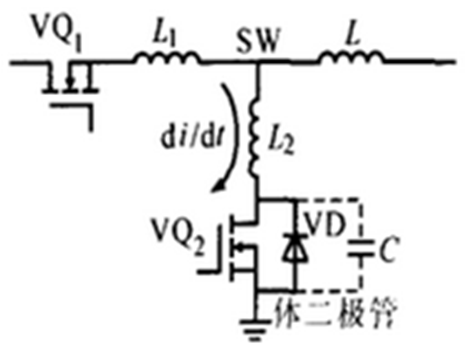

以下，为典范BUCK电路等效电路图：
在主功率开关管Q1由关态进入开态时，Q1导通刹时，正在导通的VD俄然被加上反向电压，在刹时会发生很是大的反向规复电流，即从SW到GND会发生很大的di/dt，经由进程计生电感L2会发生很高的电压幅值（在SW节点）。
且，以后L1、L2与VD反向规复时的等效电容C发生谐振，进而激发更高的电压尖峰，且伴跟着振铃景象。
NOTE：实质上是由于1.寄生L和C（储能元件）的特色；2.体二极管正向续流阶段俄然加上反向电压致使。
