电源buck芯片高低电刹时波形震动-KIA MOS管
信息来历：本站 日期：2023-02-08

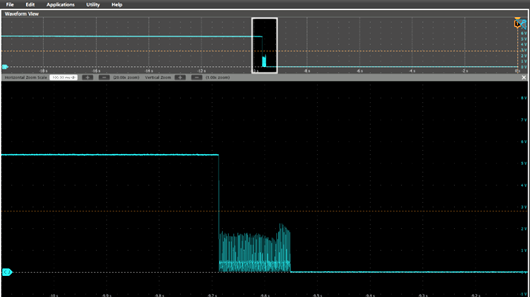

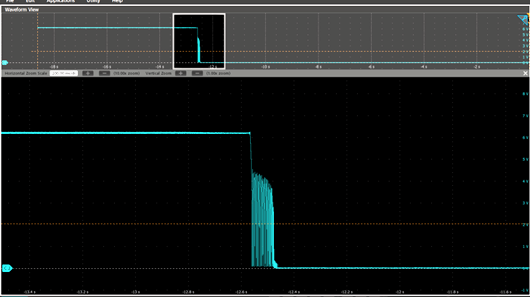

某款BUCK芯片在做电源下电测试的时辰发明在输入端带载环境下下电，输入端会呈现发抖，并且在重负载的时辰发抖会更较着，测试波形以下图 1 (带载环境：500mA) 、图 2 (带载环境：1000mA)所示。
图 1 带载 500 mA的输入波形
图 2 带载 1000 mA的输入波形
进程阐发

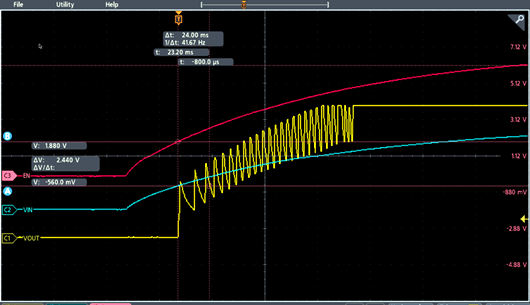

在此案例中咱们用示波器抓取BUCK的输入引脚VIN、使能引脚EN、输入引脚VOUT，以下图 3 所示。
察看三者波形可知：当输入电压低于BUCK芯片的最小输入电压时，输入电压起头呈现较着的降落，对应波形图上的时辰A，此时输入电压跟着输入电压的降落同步降落。当BUCK芯片的输入缺乏以动员前面的负载时，输入电压起头刹时跌落。
但此时咱们发明此芯片的使能引脚一向到时辰B都是使能的，是以输入被再次使能，输入电压被测验考试再次拉高，但由于这时候辰辰输入电压的进一步降落致使输入已没法知足负载的耗损，是以输入电压只能在一般输入与低电位之间不时开关，即图 1、图2所展现的波形。跟着时辰的流逝，当使能端完全封闭以后，输入也就降为了低电平，震动消逝。
图 3 输入端VOUT、输入端VIN、使能端EN波形
处理体例
从阐发进程中咱们能够看的出来，震动题目的关头在于电源芯片在带载形式下，当输入撤掉后，使能引脚未能实时的失能。是以，针对此题目的整改，在前面请求软件工程师在检测到体系掉电后当即关掉一切输入。
某款电源芯片上电刹时呈现输入电压往返震动的景象，以下图4所示。
进程阐发
测高低电的时辰，发明输入电压在高低电会呈现震动的景象，如图4所示，缩小后察看发明，上电时辰震动产生时，EN使能引脚知足芯片启动请求，可是这时候辰输入电压仍较低，致使芯片翻开后就当即被后端负载拉低，循环往复，直到使能引脚和输入电压同时知足芯片任务设想电路请求时震动才消逝。
处理体例
由上述阐发能够晓得，上电输入震动是由于使能引脚早于输入电压有用，是以，咱们能够经由过程在EN引脚处加一个小电容来延缓使能的回升时辰从而到达设想预期请求；别的咱们还能够经由过程恰当地调剂分压电阻的比例，从而使输入电压知足设想电路最小输入请求时，EN引脚处罚得的电压恰好能够有用开启电源芯片。
