LDO输入不不变？图文详解-KIA MOS管
信息来历：本站 日期：2023-02-08
LDO的输入电容对性能相当首要，除会进步电源按捺比PSRR按捺噪声外，对环路不变性也相当首要，电容除容值参数外另有ESR(Equivalent Series Resistance)等效串连电阻参数，两者在选型设想时都要细心斟酌。

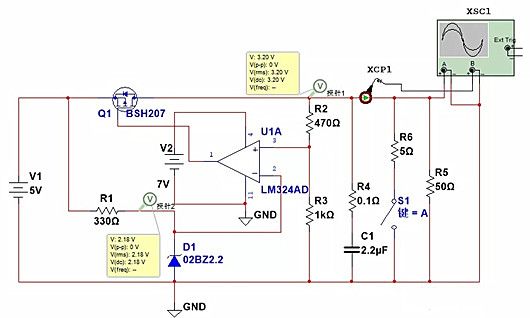

咱们以PMOS LDO为例来仿真下ESR对LDO输入的影响，LDO输入电压为3.2V，输入电容为2.2uF，ESR是R4咱们拔取为0.1Ω，负载为50Ω（负载电流为3.2/50=70mA），当开关S1闭合时，负载为R6和R5的并联，此时负载电流约莫是700mA，咱们仿真的体例便是转变ESR电阻R4，切换负载电流，察看输入电压的变更。

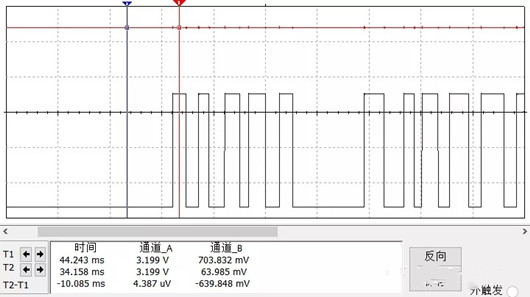

下图是R4 ESR取0.1Ω时的输入成果，玄色曲线是从70mA到700mA频频切换负载电流的电流波形，白色是输入电压波形，能够看到电流变更时，输入电压只要细小的动摇，全体仍是不变在3.2V。

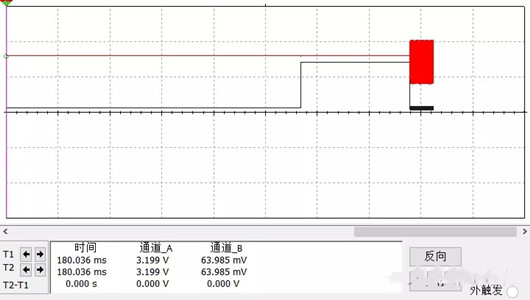

下图是把ESR改成0.001Ω后的成果，刚起头输入是不变的，统统换负载电流时，输入就非常。

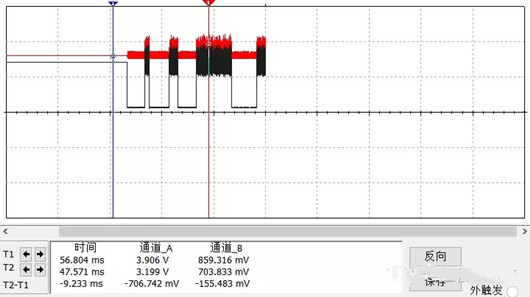

下图是把ESR改成100Ω后的成果，刚起头输入是不变的，切换负载电流时，输入也轻易呈现非常。
总之，LDO的输入电容对保持稳压器的不变性相当首要，并且必须知足最小电容和等效串连电阻 (ESR) 的请求。输入电容的增添会影响环路不变性和瞬态呼应， 电容的容值和ESR，太大或太小都不行 ，都轻易引发环路震动。
