为了让 LDO 一般任务，须要装备输出电容器。将 LDO 用于现实利用时，若何挑选恰当的输出电容器是一个罕见的题目。是以，让咱们来切磋一下挑选输出电容器时须要斟酌的各类事变及其对 LDO 的影响。

电容器是用于贮存电荷的器件，此中包罗一对或多对由绝缘体分开的导体。电容器凡是由铝、钽或陶瓷等资料制成。各类资料的电容器在体系中利用时具备各自的优错误谬误。陶瓷电容器凡是是抱负的挑选，由于其电容变更最小，并且本钱较低。

甚么是电容？

电容器是用于贮存电荷的器件，而电容是指贮存电荷的才能。在抱负情况下，电容器上标注的值应与其供给的电容量完整不异。但咱们并未处于抱负情况下，不能只看电容器上标注的值。稍后您将发明电容器的电容能够只要其额外值的10%。这能够是由于直流电压偏置降额、温度变更降额或制作商容差形成的。

直流电压降额

斟酌到电容器的静态特征（以非线性体例存储和耗散电荷），有些极化景象在不施加内部电场的情况下也能够会呈现；这便是所谓的“自觉极化”。

自觉极化是由资料的不活泼电场引发的，不活泼电场为电容器供给初始电容。对电容器施加内部直流电压会天生电场，天生的电场会反转初始极化，而后将残剩的有源偶极子“锁定”或极化到位。极化与电介质内电场的标的目的有关。

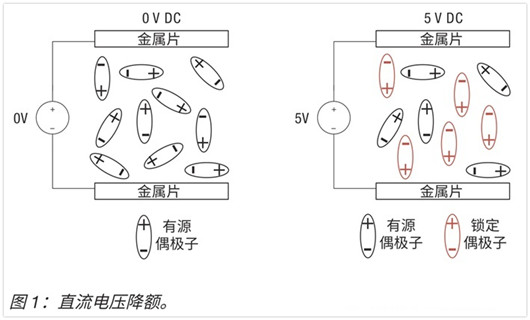

如图1所示，锁定的偶极子不会对交换电压瞬变作出反映；是以，有用电容低于施加直流电压前的值。

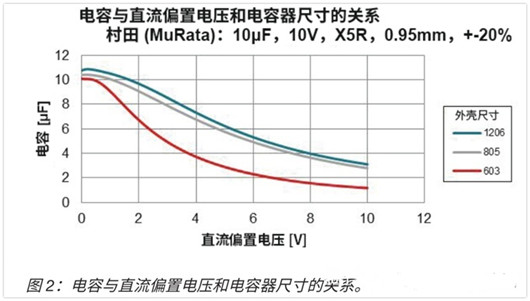

图2显现了对电容器施加电压所发生的影响和发生的电容。请注重，外壳尺寸较大时丧失的电容较小；这是由于外壳尺寸越大，导体之间存在的电介质越多，而这会降落电场强度并削减锁定的偶极子数。

温度降额

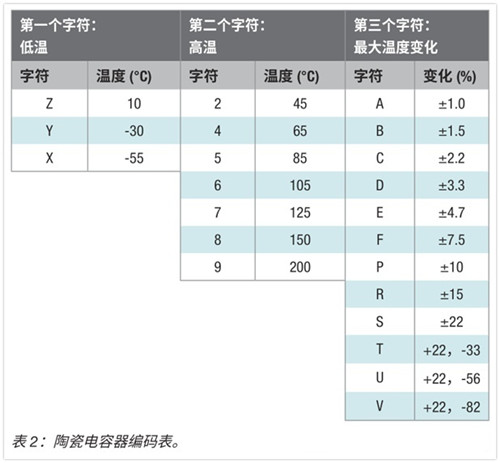

与一切电子器件近似，电容器的额外温度高于其额外机能对应的温度。这类温度降额凡是会使电容器的电容低于电容器上标注的数值。表2为电容器温度系数额外值解码表。

大大都 LDO 结温规模凡是为 -40°C 到 125°C。按照此温度规模，X5R 或 X7R 电容器是抱负挑选。

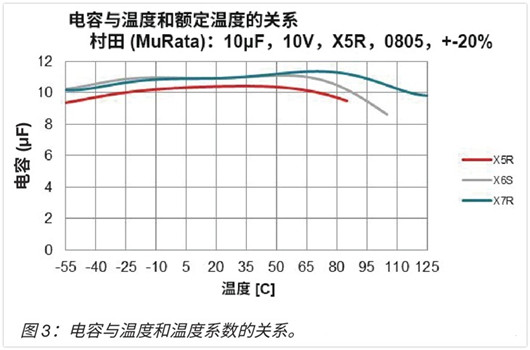

如图 3 所示，温度对电容的影响远小于直流偏置降额所发生的影响，直流偏置降额能够使电容值降落 90%。

现实利用

罕见的 LDO 利用能够是从 3.6V 电池取得输出电压，而后将其降落，为微节制器 (1.8V) 供电。在本例中，咱们利用 10μF X7R 陶瓷电容器，0603 封装。0603 封装是指电容器的尺寸：0.06in x 0.03in。

咱们来肯定一下此利用中上述电容器的现实电容值：

a、直流偏置降额：从制作商供给的电容器直流偏置特征图表（图2）能够看出，直流偏置电压为 1.8V 时，电容值为 7μF。

b、温度降额：基于 X7R 编码，若是在 125°C 的情况温度下利用此电容器，电容值会别的降落 15%，此时的新电容值为 5.5μF。

c、 制作商容差：斟酌到 ±20% 的制作商容差，终究的电容值为3.5μF。

能够看出，在上述前提下利用电容器时，10μF 电容器的现实电容值为 3.5μF。电容值已降落至标称值的 65% 摆布。明显，上述一切前提并非对任何利用都合用，但务必要领会将电容器用于现实利用时电容值的规模。

虽然 LDO 和电容器乍看起来仿佛很简略，但另有其余身分决议着 LDO 一般任务所需的有用电容。
