MOS晶体管的源极与基底等电位、MOS小旌旗灯号等效电路剖析
信息来历：本站 日期：2017-08-23

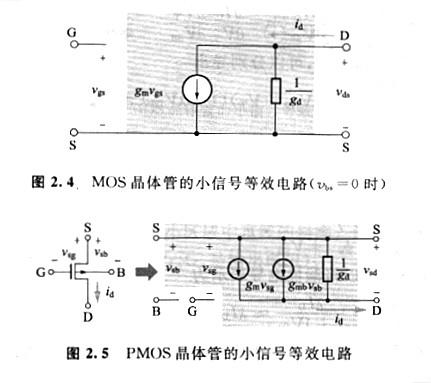

MOS晶体管的源极与基底等电位，因为Ubs=0，以是小旌旗灯号等效电路可以或许简化成图2.4那样。因为漏极电导的倒数便是输入电阻ro，以是可以或许表现为ro＝l/gd。输入电阻ro也好，漏极电导gd也好，它们常常显现在小旌旗灯号剖析中。

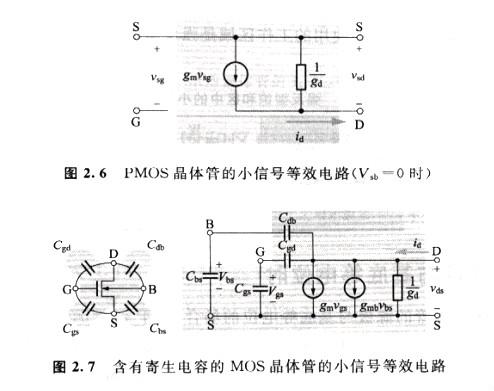

图2.2和图2，4所示的小旌旗灯号等效电路不但合用于NMOS晶体管，也合用于PMOS晶体管。可是需要寄望的是，这个小旌旗灯号等效电路中，当小旌旗灯号电压Vgs增添时，小旌旗灯号电流id增添的标的目的是从漏极指向源极的标的目的。以是对于PMOS的小旌旗灯号等效电路，利用图2.5和图2.6所示的电路遏制说明。图2.5和图2.6中，当Vsg（或Vsb）增添时，从源极流向漏极的小旌旗灯号电流id增添。
MOS晶体管中存在寄生电容。思考到寄生电容的MOS晶体管的等效电路如图2.7所示。在会商高频特征时，利用这类加上了电容成份的模子，这也令人工计较遏制剖析变得庞杂。在SPICE之类的电路仿照中，利用含有这些寄生电容成份的器件模子遏制计较。
