罕见的电阻参数

电阻的额度阻值

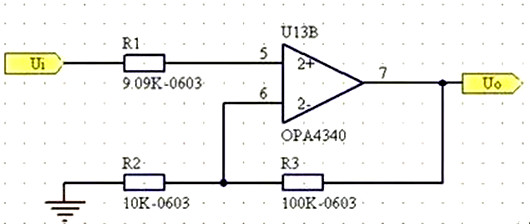

电阻的额度阻值的挑选常常被利用牢固了，比方对一个LED灯限流，或对某个电流旌旗灯号取样，电阻的阻值根基不其余挑选。可是有些场所，对电阻的挑选却有多种，比方对一个电压旌旗灯号停止缩小，如图所示，缩小倍数跟R2与R3的比例有关，与R2、R3的值有关。

这时候挑选电阻的阻值仍是有按照的：电阻阻值越大，热噪声就越大，缩小器的机能就越差；电阻阻值越小，任务时电流越大，电流噪声也就越大，缩小器的机能就越差；这是良多缩小电路的电阻是几十K的缘由了，有须要用到大阻值的处所，或是利用电压跟从器，或利用T型收集来防止。

电阻的精度

电阻的精度通俗有1%和5%，紧密的要0.1%等。0.1%的价钱约莫是1%的十倍，1%的价钱约莫是5%的1.3倍。通俗地，精度代号A=0.05%、B=0.1%、C=0.25%、D=0.5%、F=1%、G=2%、J=5%、K=10%、M=20%。

电阻的额度功率

电阻的功率原来很简略，可是常常轻易用得不得当。比方2512的贴片电阻，额度功率是1W，按照电阻的规格书，温度跨越70摄氏度时，电阻就要降额利用。

2512的贴片电阻究竟能用到多大的功率呢，在常温下，若是PCB焊盘不出格散热处置，2512的贴片电阻功率到达0.3W时，温度就能够或许要跨越100乃至120摄氏度了。

在125摄氏度的温度下，按照温度降额曲线，2512的额度功率需降额到30%了。这类情况在任何封装的电阻都须要注重的，不要科学标称功率，关头的地位最好再三确认防止留下隐患。

电阻的耐压值

电阻的耐压值通俗比拟少提，出格是老手，常常不甚么观点，觉得电容才有耐压值。电阻两头能够或许施加的电压，一个是由额度功率决议，要保障功率不跨越额度功率，别的便是电阻的耐压值了。

固然电阻体的功率不跨越额度功率，可是太高的电压会致使电阻不不变、电阻引脚间爬电等毛病，在利用时需按照利用的电压挑选公道的电阻。

局部封装的耐压值包含：0603=50V，0805=100V，1206至2512=200V，1/4W插件=250V。并且，时候利用中，电阻上的电压应当比额度耐压值小20%以上，不然时候一长就轻易出题目了。

电阻的温度系数

电阻温度系数是描写电阻随温度变更的参数。这个首要由电阻的资料决议的，通俗厚膜片式电阻0603以上的封装都能够做到100ppm/℃，意义便是该电阻情况温度变更25摄氏度时，电阻值有能够或许变更了0.25%。若是是12bit的ADC，0.25%的变更也便是10个LSB了。

以是像AD620如许的运放，仅靠一个电阻调剂缩小倍数的，良多老工程师不会贪便利而利用，他们会利用惯例电路，经由过程两个电阻的比例调理缩小倍数，当电阻是不异范例的电阻时，温度引发的阻值变更不会带来比例的变更，电路就更不变。

在请求更高的紧密仪表，会利用金属膜电阻，他们的温漂做到10至20ppm是轻易的，固然也就贵点。总之，在仪表类的紧密利用中，温度系数相对是很重要的一个参数，电阻不精准能够在校定时调剂参数，电阻随外界温度的变更是节制不了的。

电阻的布局

电阻的布局比拟多，这里提下能想起来的利用。机械的启动电阻，通俗是用电阻对大容量的铝电解停止预充电，布满铝电解后闭合继电器接通电源任务。这类电阻须要耐打击，最好利用大绕线电阻，电阻的额度功率不是很重要，但刹时功率却很高，通俗的电阻难知足请求。

高压利用，比方电容放电的电阻，现实任务电压跨越500V，最好利用高压玻璃釉电阻而不是通俗的水泥电阻。尖峰接收的利用，比方可控硅模块两头须要并联RC做接收，做dv/dt掩护，最好就完成无感绕线电阻，如许能力对尖峰有杰出的接收机能并且不轻易被打击破坏。
