图所示是BTL功率缩小器的电路布局表示图。这类功率缩小器由两组功率缩小器组成，扬声器BL1接在两组功率缩小器的输出端之间。同时，要给两个功率缩小器输出巨细相称、相位相反的旌旗灯号。
这一电路的根基任务道理是：在输出旌旗灯号Ui为正半周期间，输出旌旗灯号-Ui为负半周，输出旌旗灯号Ui经缩小器1缩小后从其输出端输出，这一输出旌旗灯号在输出端为正半周旌旗灯号。
与此同时，输出旌旗灯号-Ui经缩小器2缩小后从其输出端输出，这一输出旌旗灯号为负半周旌旗灯号。如许，流过扬声器BL1的电流标的目的为从上而下。
当输出旌旗灯号变更了半周后，输出旌旗灯号Ui为负半周，-Ui为正半周，这时候候两个输出旌旗灯号颠末各自的缩小器缩小后，缩小器2输出端输出的是正半周旌旗灯号，而缩小器1输出端输出的是负半周旌旗灯号，这时候候旌旗灯号电流是从下而上地流过扬声器BL1，在BL1中获得了一个完全的旌旗灯号。
电路阐发：
（1）流过扬声器的旌旗灯号电流是从一组电路输出端流出，流入别的一组电路的输出端，当输出旌旗灯号变更了半周以后，扬声器中的旌旗灯号电流标的目的相反。
（2）阐发BTL功率缩小器时，首要阐发输出真个旌旗灯号源电路，即发生巨细相称、相位相反两个旌旗灯号的电路。阐发分负载缩小器时，首要领会集电极电阻即是发射极电阻，集电极电流约即是发射极电流。
（3）扬声器不接地，并不是说扬声器某一端与地之间不直流电压，只是扬声器两根引脚之间不直流电压，以是不直流电流流过扬声器。
补缀中，切不可将扬声器的某一根引脚间接接地，不然会有很大的直流电流流过扬声器，烧坏扬声器。当BTL输出级呈现毛病时，两组电路输出的直流电压不相称，将有很大的直流电流流过扬声器，扬声器也会被烧坏。

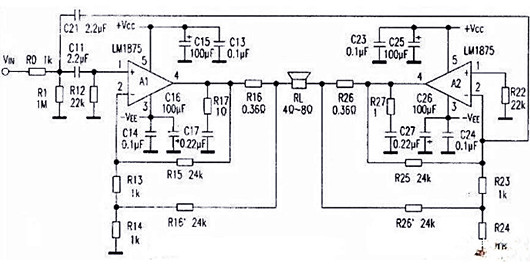

BTL功率缩小器电路图
LM1875功率缩小器电路简略，音色美好，具备胆机音色。用其建造的功率缩小器，在正负25V电压下输出功率可达25W为了输出更大的功率，能够接成BTL电路。
以上电路输出功率跨越60W（8欧喇叭），是设想成的电流负反应电路，音色更美好。别的，本板主推荐将图中的C11和C21打消，而在输出?端加电容（将C11改在此处）。将电路改成直流缩小器，结果会更好。
