甲类功率缩小器的功率计较详解-KIA MOS管
信息来历：本站 日期：2023-02-01
甲类功放不存在交越失真，音频旌旗灯号能够完全地传输。甲类功放是发热友寻求的方针。一部甲类功放，一其输入功率是几多？功率消耗是几多？这些都是甲类功放建造的后期实际计较。甲类功放多接纳NPN与PNP配对的推挽式任务体例。
推挽式甲类功放电路，能够当作是由2个单管式甲类射极器构成。
正电源的NPN管与负电源的PNP管别离任务于甲类状况，对全部音频旌旗灯号停止缩小。输入到音箱。
推挽式甲类功放在停止组装调试前必然要晓得，做多大的功率？须要多大静态电流？供给电流是几多？消耗是几多？有些出产厂家在甲类功放上标示的功率是否是真有这么大？采办者都想核实。若何到达以上方针呢？
这就须要对推挽式甲类功放停止实际阐发。
图1是甲类推挽式功放输入电路，这个输入电路能够分化成图2。

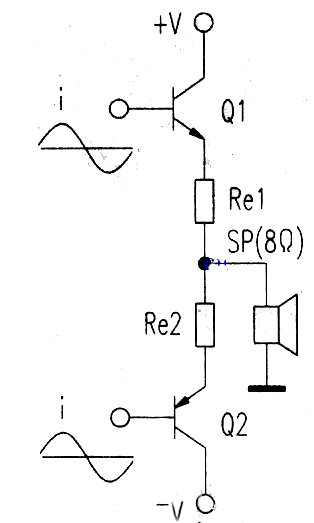

图1 甲类推挽式功放输入电路

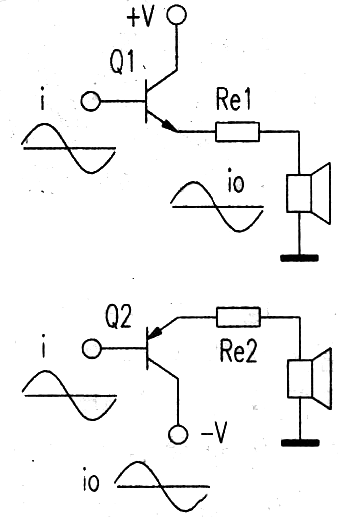

图2 输入电路分化图
从图2可知，喇叭所取得的电流是由NPN和PNP三极管别离供给的。NPN功放管和PNP功放管输入的音频旌旗灯号极性是不异的。
甲类任务状况便是三极管在任务时任什么时候候都有电流。不管驱动最近几年来，很多人以廉价发卖装配中星6B的C波段领受装配。但普通未满两年这些锅体便因严峻锈蚀而纷纭崩溃，乃至无旌旗灯号是正值仍是负值，末级管都有电流流过。
以正弦波为例，静态电流为正弦波峰值即Io=lf，最大电流为2倍波峰值即Imax=21f=2I.如许的静态电流设置可保障全部旌旗灯号周期内三极管都有电流流过。请求功放输入功率，必须求出输入电流有用值。
输入电流波形暗影局部面积之和等效值：
每一个管子甲类输入功率为P甲1=I02Z（Z为输入阻抗）。NPN和PNP两个末级管总输入甲类功率为P甲2=2P甲1=2I02Z.普通音箱阻抗为Z=8Ω。公式简化为P甲2=2I02Z8=16I02z.
辨认体例：功放局部利用一样两只功放管的电路，普通便是甲类功放器。
